单层门式刚架结构污水处理站结施2016_CAD
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构,钢结构
-
钢结构：门式刚架
-
特种结构：水池
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.55kN/平方米
-
雪压：0.50kN/平方米
-
参考图纸：22张
-
设计年代：近代
该附件是
单层门式刚架结构污水处理站结施
，出图时间是5月。
建筑概述：污水处理站为门式刚架结构，内含4座钢筋混凝土结构水池。
附件内含：水池
结构设计说明
、水池结构施工图、基础平面布置图、柱平面布置图、钢柱平面布置图、锚栓平面布置图、钢架立面图、屋面水平支撑平面布置图、柱间支撑布置图、墙面檩条布置图、屋面檩条平面布置图......，cad格式，共计图纸22张。

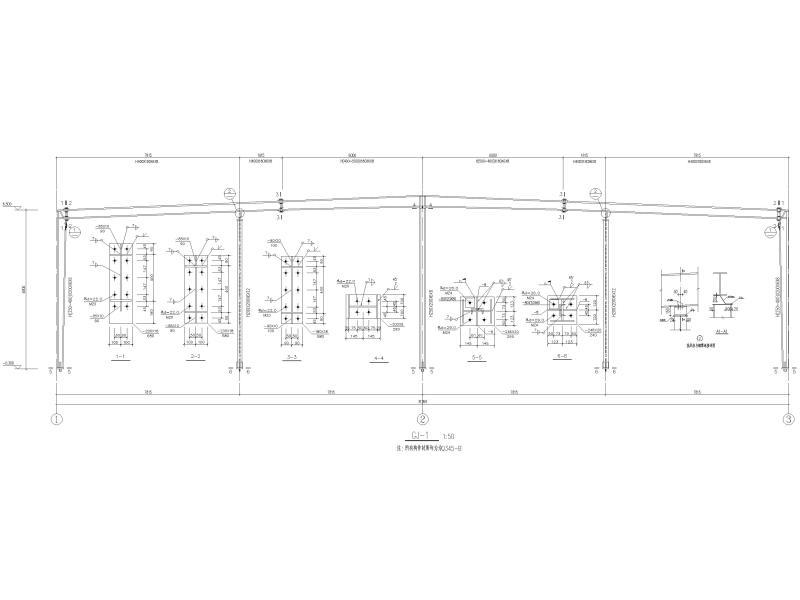

刚架大样图

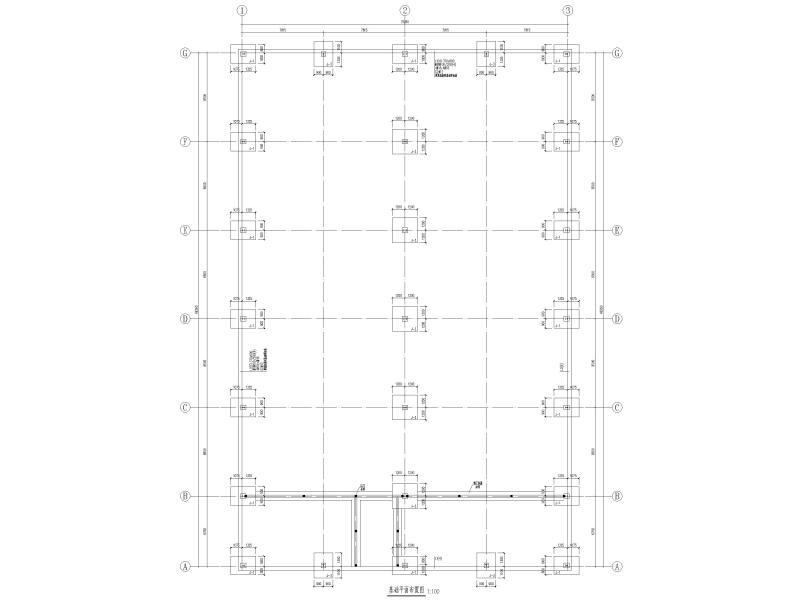

基础平面布置图

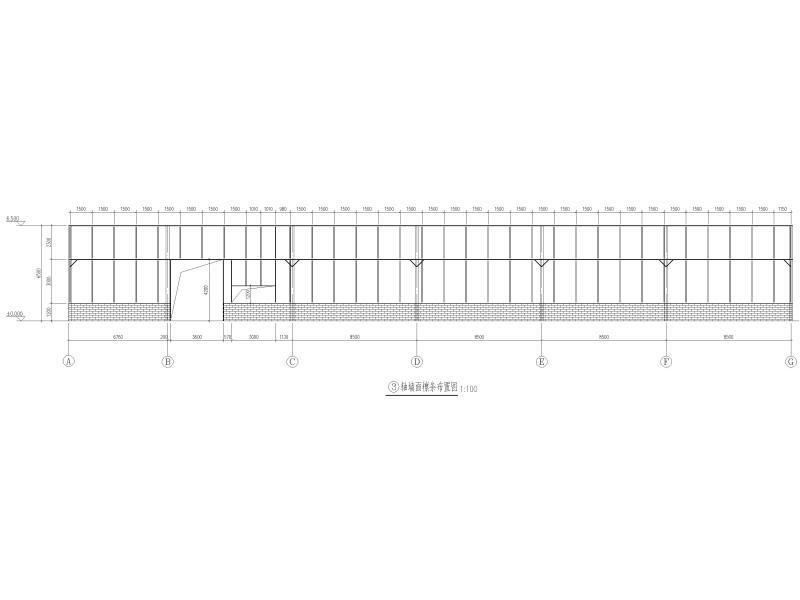

墙面檩条布置图

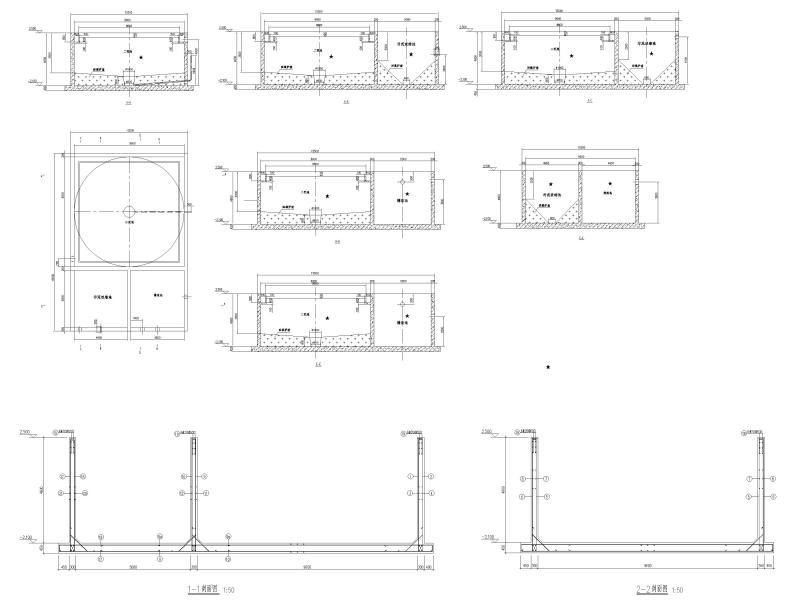

水池结构施工图

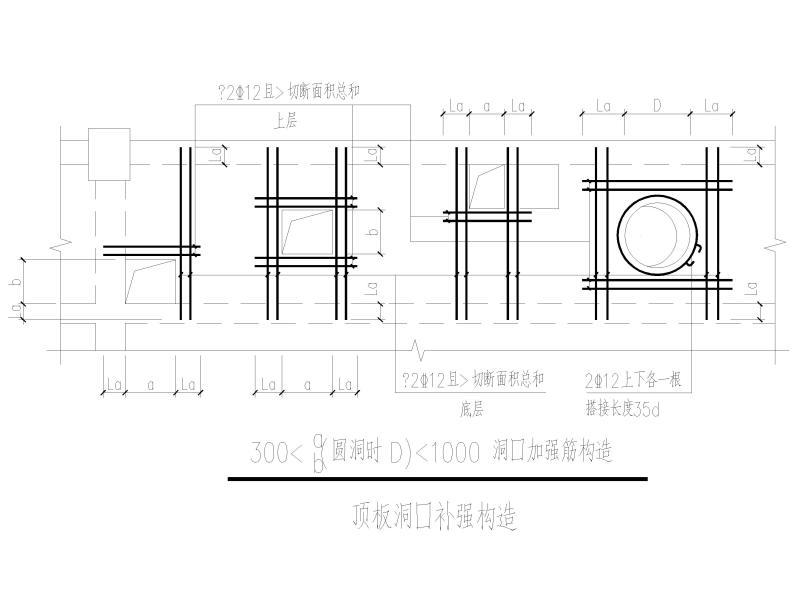

顶板洞口补强构造
钢柱与短柱连接示意图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
门式刚架结构 - 1 -
门式刚架结构 - 2 -
门式刚架结构 - 3 -
门式刚架结构 - 4 -
门式刚架结构 - 5 -
门式刚架结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：2.39 MB
- 收藏次数：0
-
文件名称：
附件-996066559696655065.zip
