单层门式刚架结构物流仓库结施2017_CAD
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
特种结构：水池
-
基础形式 ：独立基础,其它基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：16张
-
设计年代：近代
该附件是
单层门式刚架结构物流仓库结施
，出图时间是。
建筑概述：物流仓库建筑高度为9.2米（局部夹层）。总建筑面积为2990.28平方米。
附件内含：结构设计总说明、基础设计说明、基础平面布置图、柱脚锚栓平面布置图、主厂房结构平面布置图、刚架
节点详图
、柱间支撑立面图、钢平台结构平面图、钢平台楼板配筋图、抗风柱详图及室外管道支架结施图、屋面檩条平面布置图、墙面檩条布置图、墙面檩条
节点详图
、管道支架平面布置图......，cad格式，共计图纸16张。

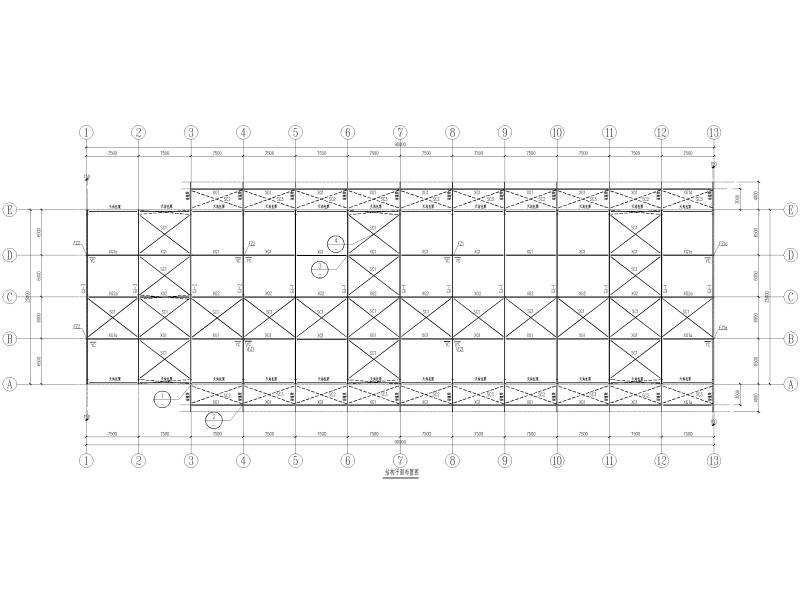

结构平面布置图

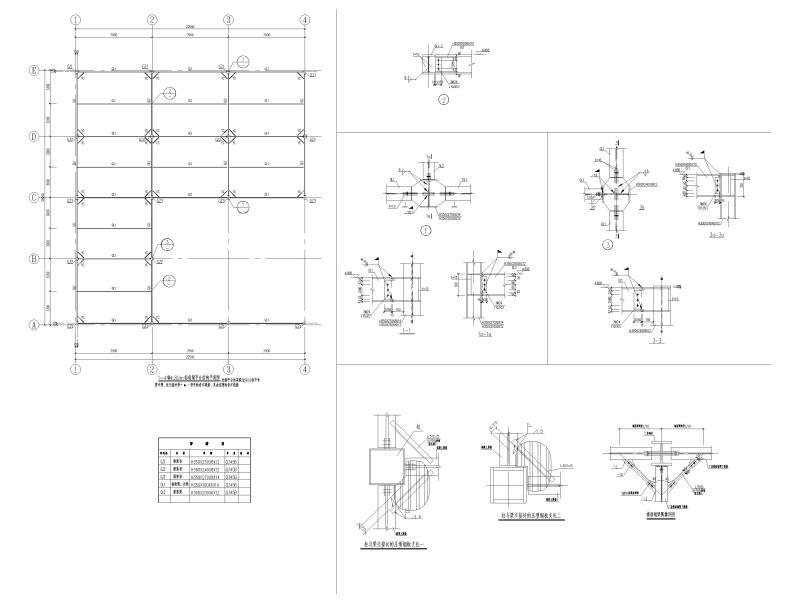

钢平台结构平面图

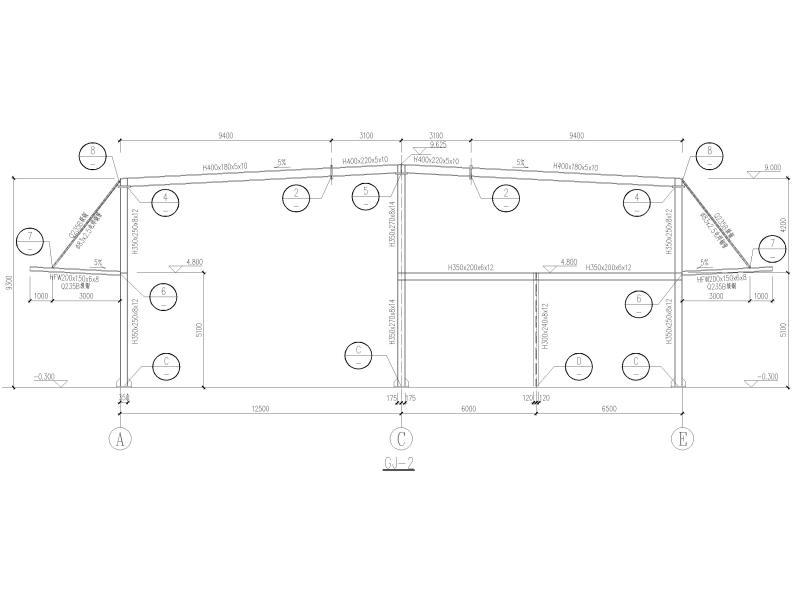

刚架结构图

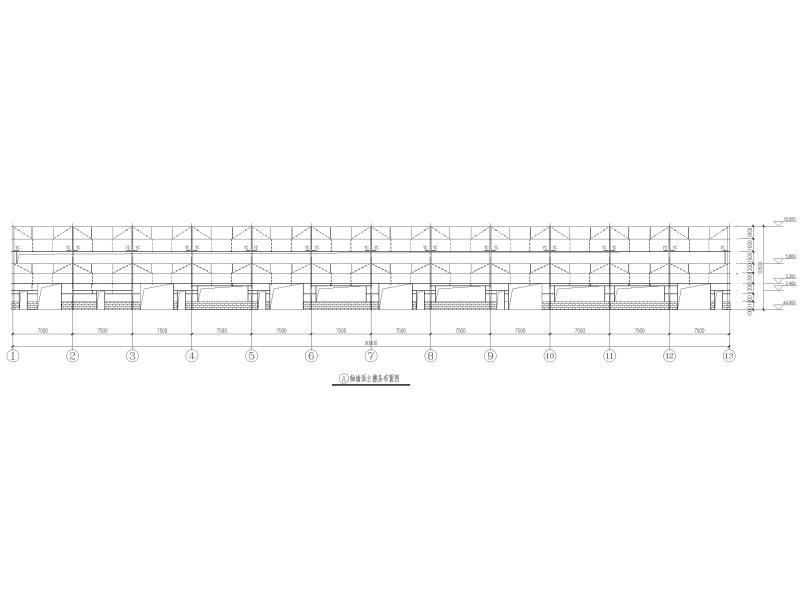

墙面主檩条布置图
墙架短柱做法
室外管道支架平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
门式刚架结构 - 1 -
门式刚架结构 - 2 -
门式刚架结构 - 3 -
门式刚架结构 - 4 -
门式刚架结构 - 5 -
门式刚架结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
