2层门式刚架及框架结构查验库结施CAD施工大样图2018

该附件是 门式刚架及框架结构查验库结施图 ，出图时间是12月。

建筑概述：该资料框架结构部分平面尺寸为13.2mx42.0m，主要柱网尺寸为6.0m×6.0m，首层层高5.4m，二层层高为3.6m，结构嵌固端为基础顶面。门式刚架结构部分为单层，主要柱距8.0m，跨度18x2m,檐口高度9.0m，屋面排水坡度1:20。

附件内含：混凝土结构设计总说明、钢 结构施工图 设计总说明、结构 节点详图 、基础平面布置图、基础大样图、柱脚锚栓及基顶抗剪槽平面布置图、刚架及支撑平面布置图、刚架立面详图、屋面檩条平面布置图、消防主管及喷淋主管支撑大样、墙面檩条布置图、拉杆雨篷大样图、柱平面布置图、模板及板配筋图、梁配筋图、模板及板配筋图、楼梯大样图...... ，cad格式，共计图纸26张。另附计算书。

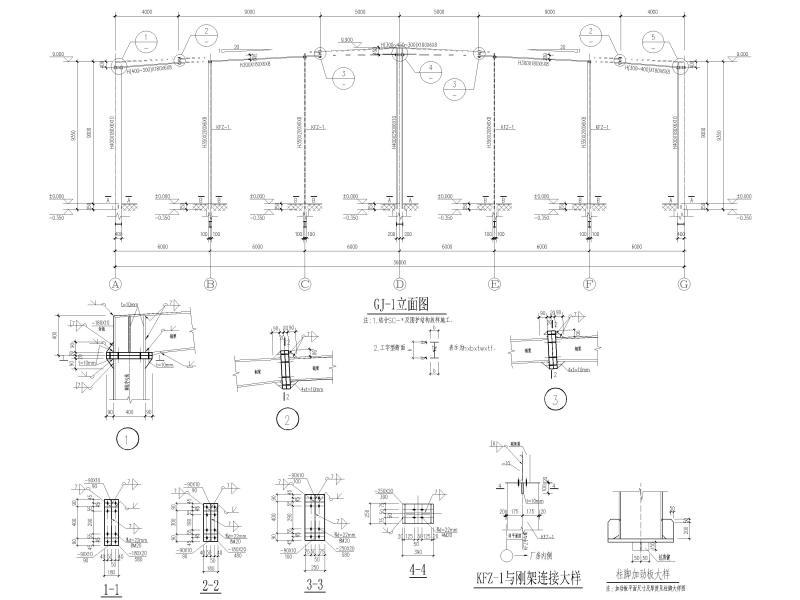

刚架立面详图

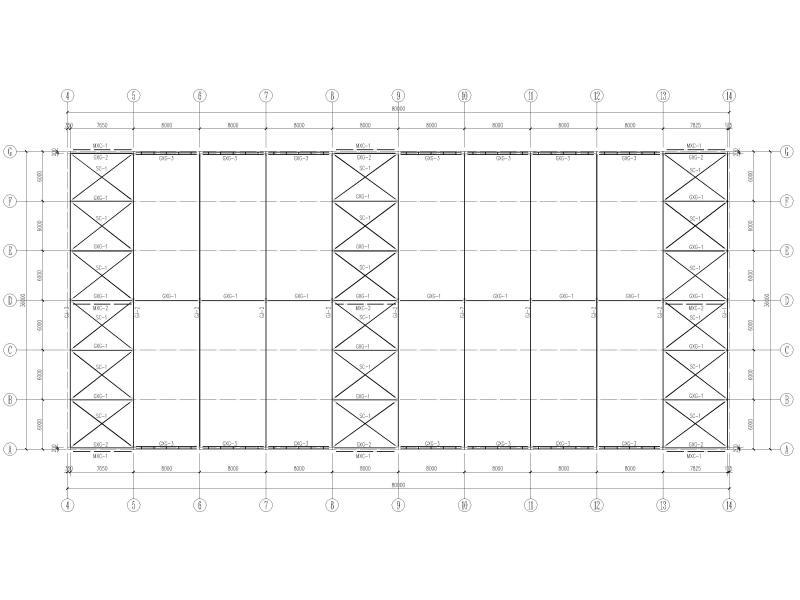

刚架及支撑平面布置图

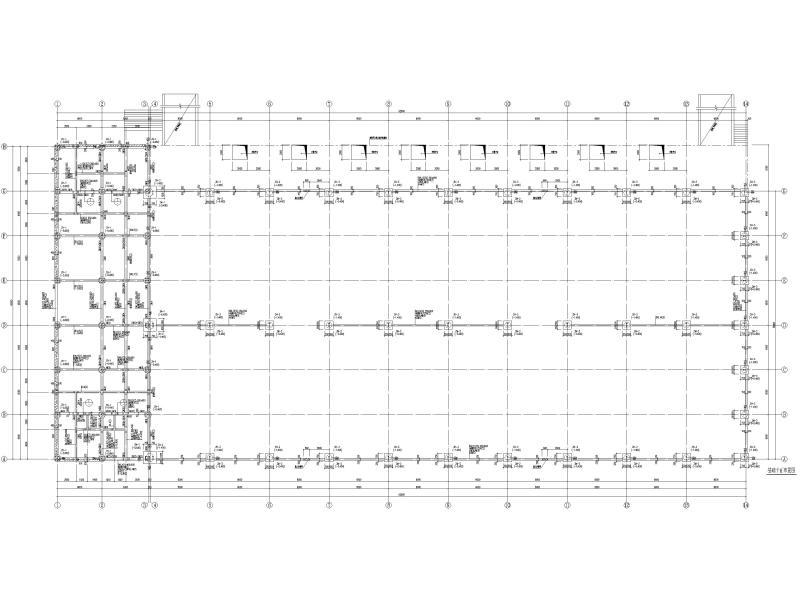

基础平面布置图

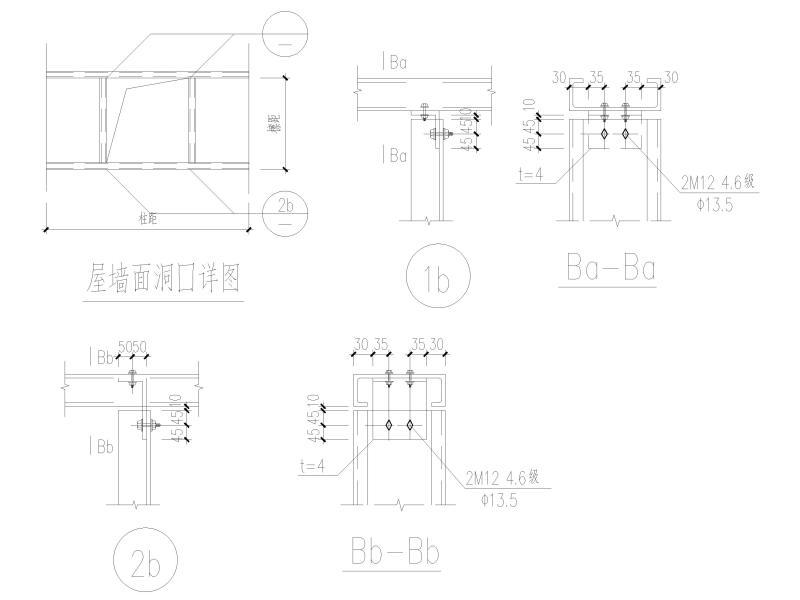

屋墙面洞口详图

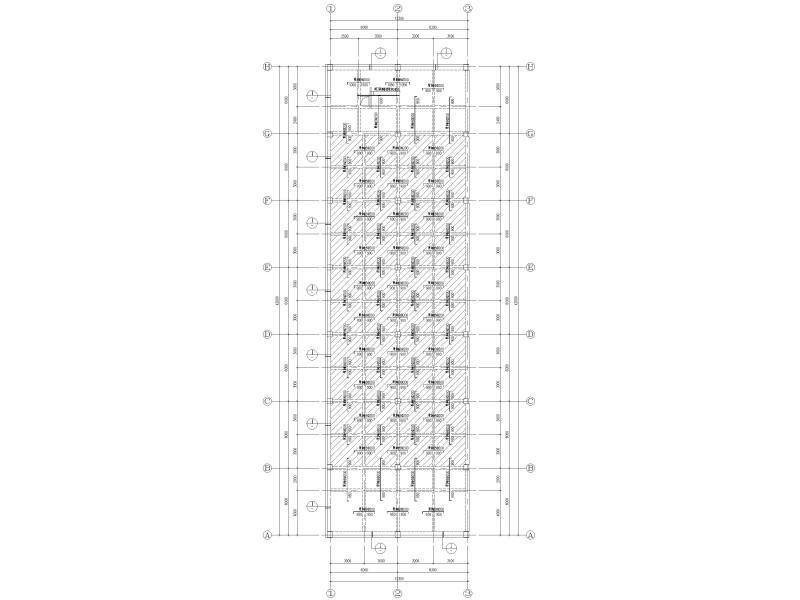

屋面模板及板配筋图

消防主管及喷淋主管支撑大样

屋面连续檩条中间跨搭接详图
