3层钢混框架结构楼+门式刚架结构厂房结施cad平面布置图

  • 建筑类别:办公,科研,工业建筑
  • 建筑高度类型:多层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 基础形式 :筏形基础,桩基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.3kN/平方米
  • 地下室功能:人防
  • 参考图纸:54张
  • 设计年代:近代
该附件为: 钢混框架结构科技楼+门式刚架结构厂房 结构施工图 (2020+54p) ,格式为CAD版本。
一、项目概要:
1、科技楼建筑的平面尺寸为 147x56.75m,局部地下 1层,地下室设人防工程,地上 3层。建筑各层层高为:首层 5.4m,裙房6.3m、二层 4.5m、三层 4.5m。主要柱网尺寸为 8.4x(9.6+9.9+9.6)m。主体采用钢筋混凝土框架结构。基础形式为桩基,采用机械钻孔灌注桩,局部地下室部分基础形式为筏型基础。
2、厂房由主厂房及办公附楼组成,主厂房为门式刚架结构共有单跨门刚及六跨门刚两部分。单跨门刚跨度24m,柱距9m+8m*5+9m+8m*5;六跨门刚跨度16m+24m+9m+24m+6m+10m,柱距8m*14,内设置5t梁式起重机一台,2t的悬挂起重机四台。办公区部分为二层钢筋混凝土框架结构主要柱网为(8mx14)x8.9m中间设缝脱开,附楼一层层高4.4m、二层层高4.7m,局部设有出屋面设备间。
基础形式采用桩基础+天然地基。
二、资料目录:
结构设计总说明1~2,桩平面布置图,基础平法施工图,-局部地下一层区域基础施工图,局部地下一层墙、柱平面图,墙、柱及门框墙详图,局部地下一层顶模板及板配筋平面图,局部地下一层顶梁配筋平面图,坡道结构图,框架柱平面布置图,柱配筋表及四层顶结构图,一层顶模板平面图,一层顶梁配筋平面图,一层顶板配筋平面图等共计54张。
三、相关图片:
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

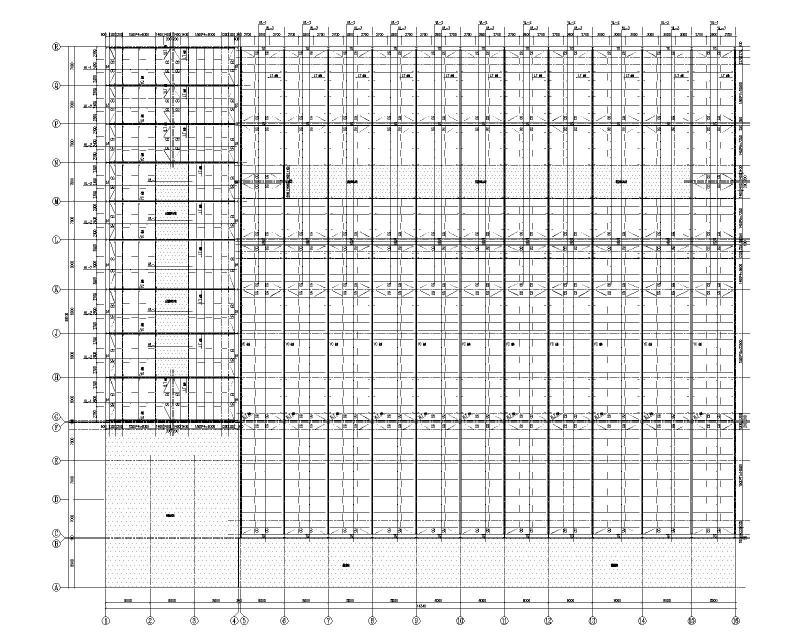

  • 主厂房屋面檩条系统平面布置图
    主厂房屋面檩条系统平面布置图

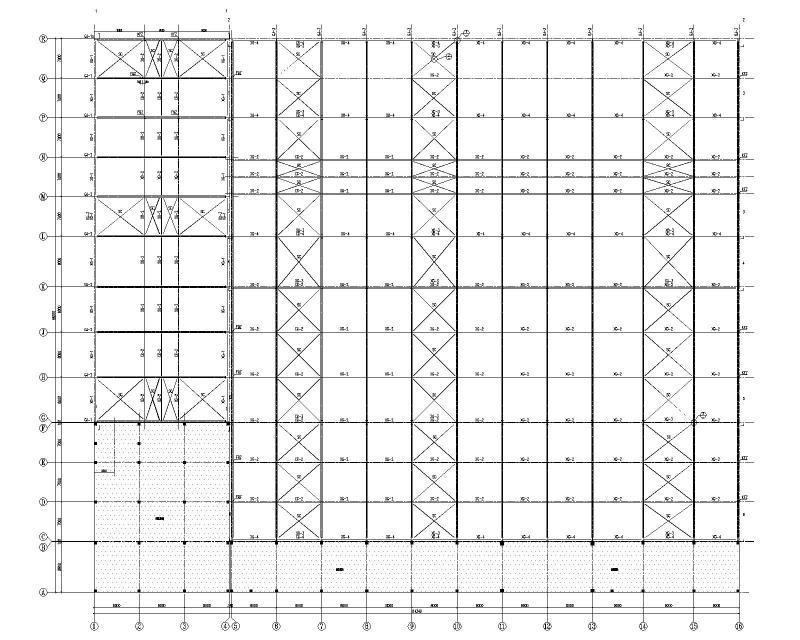

  • 主厂房刚架及屋面水平支撑、柱间支撑布置图
    主厂房刚架及屋面水平支撑、柱间支撑布置图

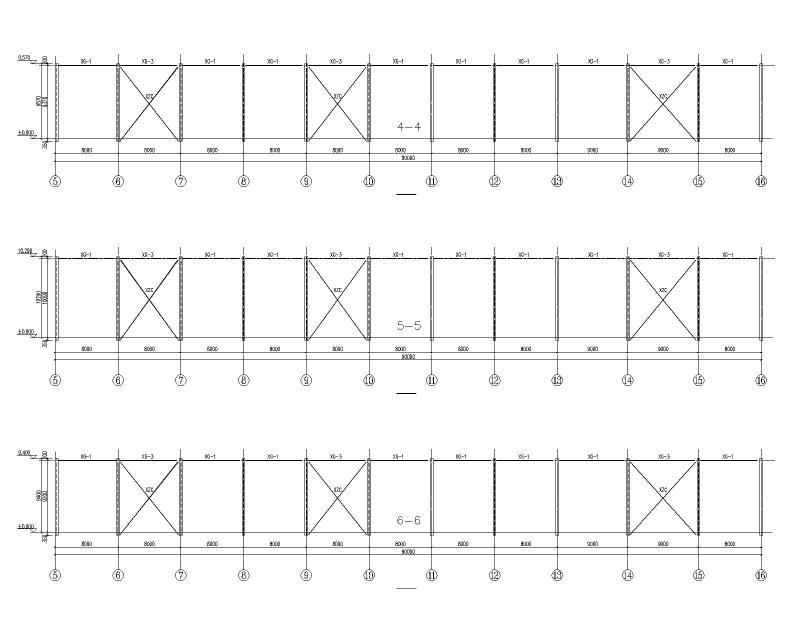

  • 柱间支撑施工图
    柱间支撑施工图

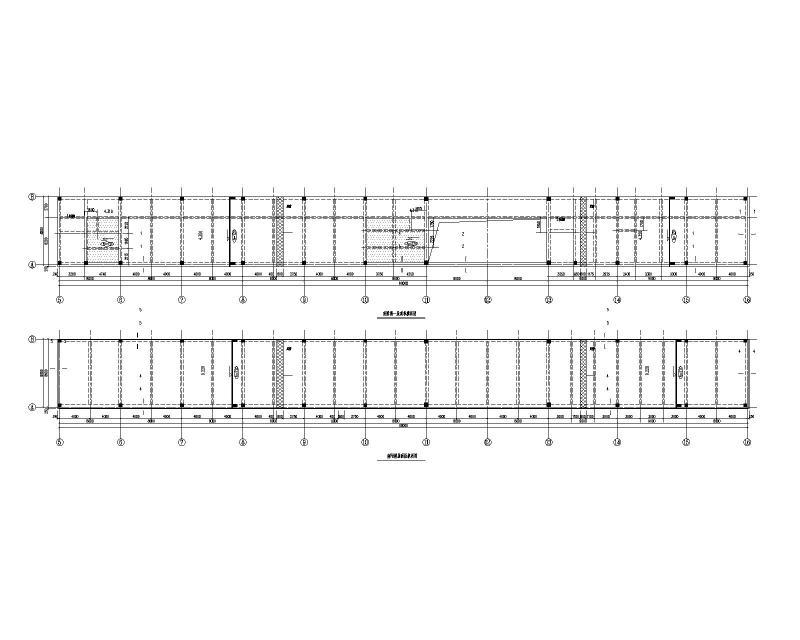

  • 南附楼框架柱平面图
    南附楼框架柱平面图

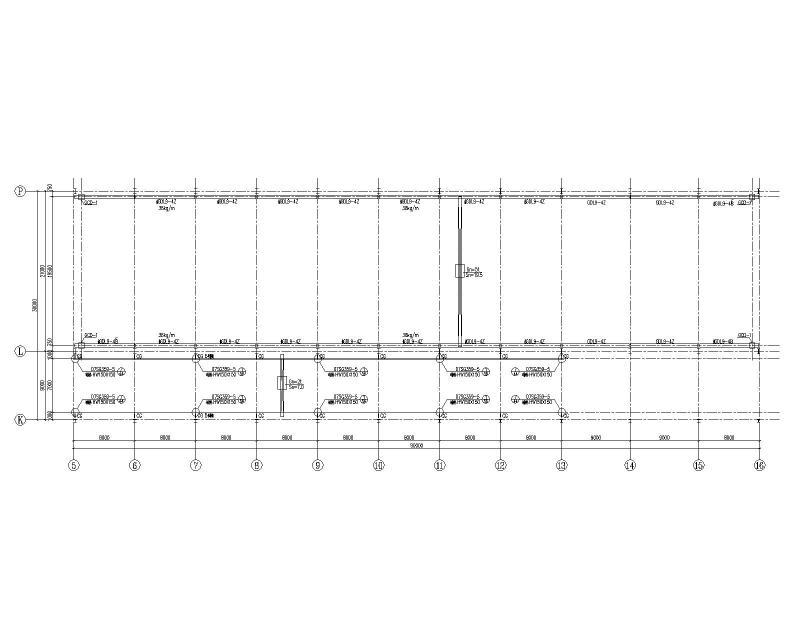

  • 主厂房吊车梁布置图
    主厂房吊车梁布置图
  • 一层顶模板平面图
    一层顶模板平面图
  • 二层顶模板平面图
    二层顶模板平面图
  • 桩平面布置图
    桩平面布置图
  • 钢架-3
    钢架-3
  • 局部地下一层墙、柱平面图
    局部地下一层墙、柱平面图
以上是部分截图,请下载附件后查看完整高清内容
