两层框架结构工人倒班宿舍建筑结构施工CAD图纸

附件详情

该项目是吉林工人倒班宿舍项目，地上2层，为框架结构，总建筑面筋：561.60平方米，采用独立基础，基础设计等级为丙级，抗震设防烈度为7度。

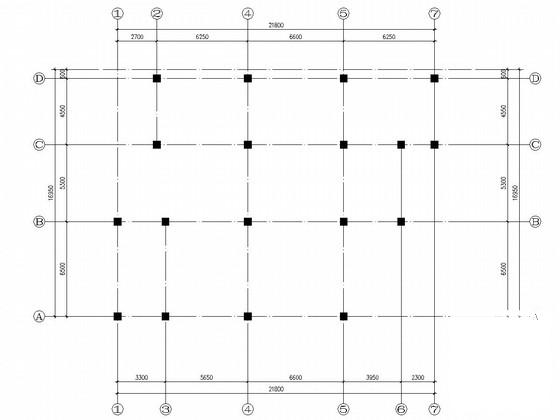

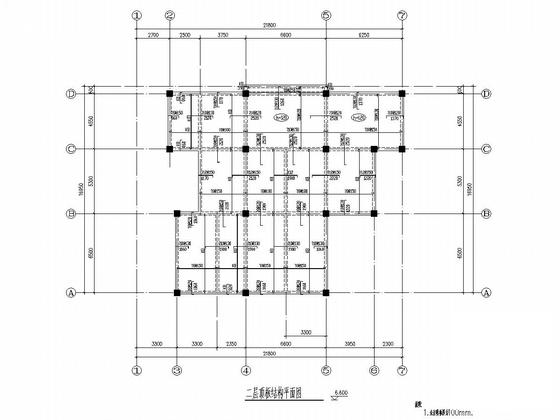

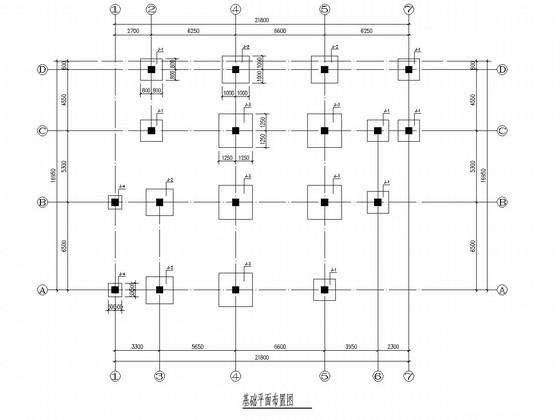

结构专业该资料包含：结构设计总说明及基础详图，基础 平面布置图 ，柱结构平面图，梁结构平面图，板结构平面图，节点详图，楼梯图，共计10张图。

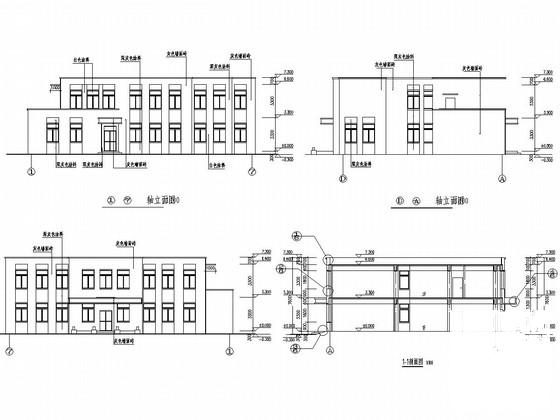

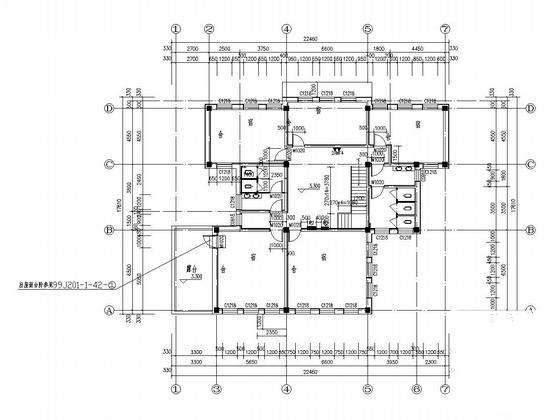

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图， 楼梯详图 ，节点详图等共计7张图。
分享投稿时间：近几年1月。
