5层框架结构民工宿舍楼建筑结构水电CAD施工图纸

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-1-21 22:45:07 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:4000平方米
  • 占地面积:800平方米
  • 建筑高度:17.35m
  • 地上层数:5层
  • 设计效果图:无

附件详情

该项目为某电站3号楼,民工宿舍A型楼;
建筑结构:五层框架结构,
建筑设计面积:4000平米;
建筑基底面积:800平米;
三级建筑工程,耐久年限30年,
建筑高度:17.35m,
七度抗震设防,二级耐火建筑,屋面防水等级三级。
图纸内容包括 建筑施工图 、结构施工图、给排水施工图、电气施工图四个cad文档,具体囊括建筑设计总说明、建筑资料目录各工种施工图数量、选用主要标准图集、门窗统计表、平立剖面图、结施总说明及资料目录、各层基础图、各层梁配筋平面图、给排水消防 平面布置图 消防系统 图、电力平面图、 照明平面图 等等。

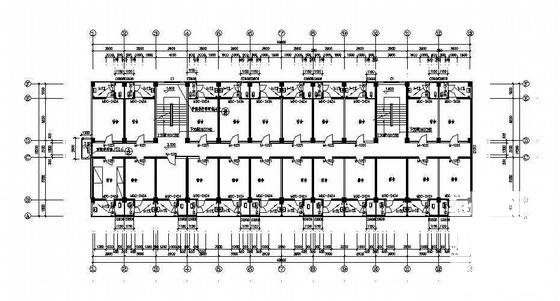

宿舍楼水电图纸 - 1
第 1 张图

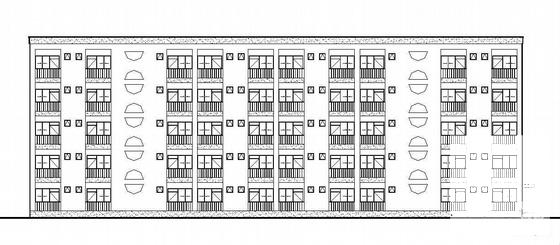

宿舍楼水电图纸 - 2
第 2 张图

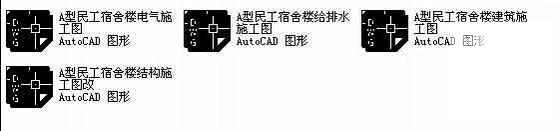

宿舍楼水电图纸 - 3
第 3 张图

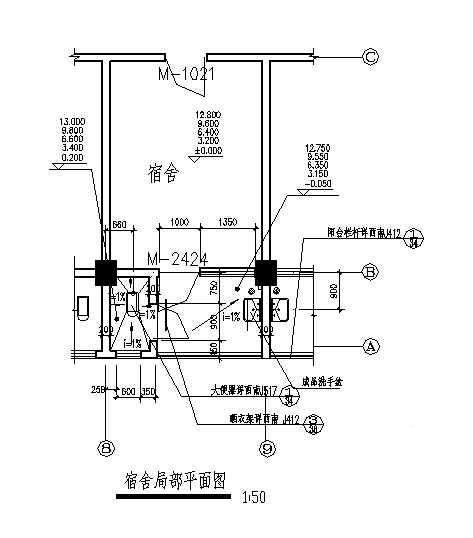

宿舍楼水电图纸 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:45:07上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ed12seccc1ws1dc2c1c.rar

2.95 MB

下载  售价: 100 积分    赚积分
