三栋新建两层商铺全部建筑结构施工CAD图纸
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.50kN/平方米
-
参考图纸：59张
-
设计年代：近代
该项目是新建商铺项目，共计3栋楼，均为2层，框架结构，1#建筑设计面积：520平方米，高：9.100m，2#建筑设计面积：607平方米，高：9.300m。3#建筑设计面积：944平方米，高：9.300m，采用柱下独立基础，基础设计等级为丙级，抗震设防烈度为7度。
该资料包含：各栋楼所有建筑图和结构图，非常详细，共计59张图。
分享投稿时间：近几年9月。

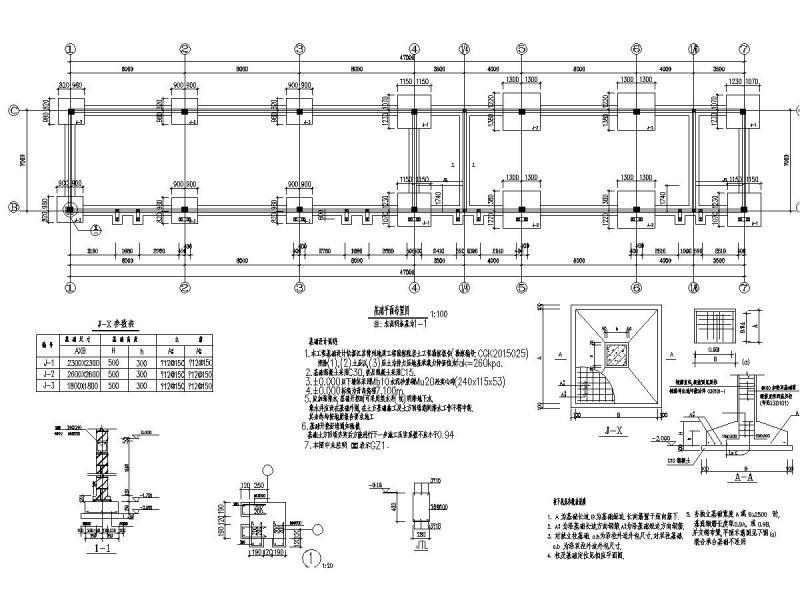

基础
平面布置图

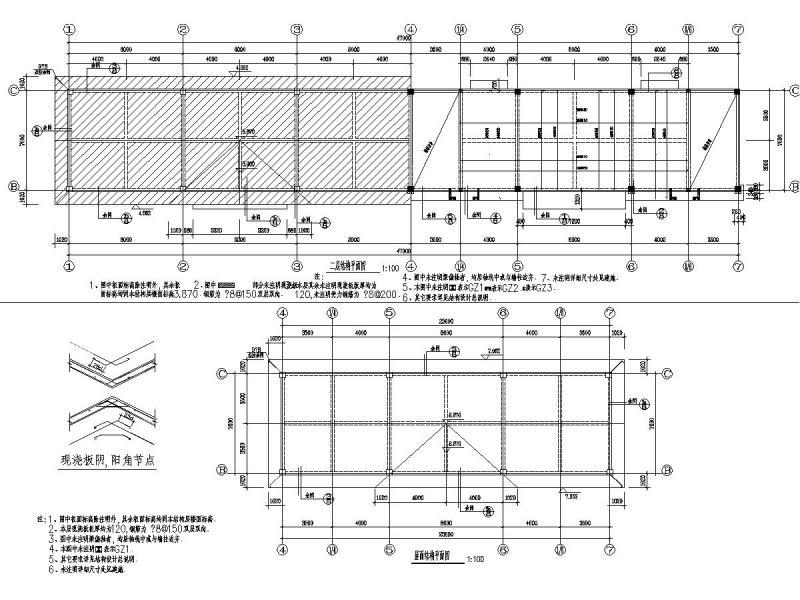

二层/屋面结构平面图

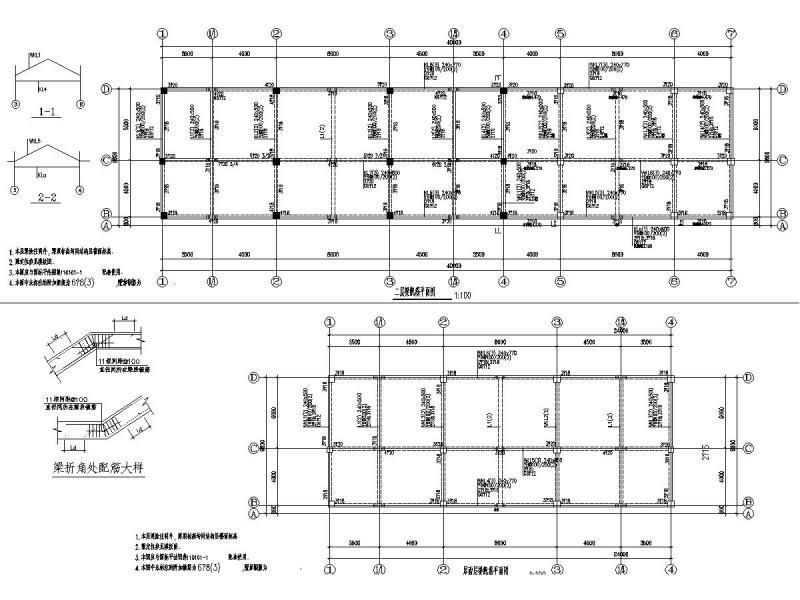

二层梁配筋平面图

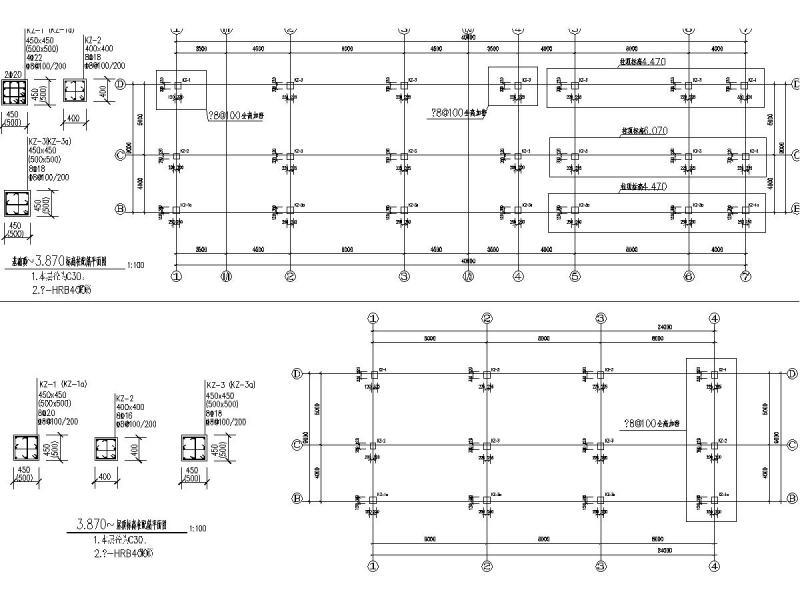

柱配筋平面图

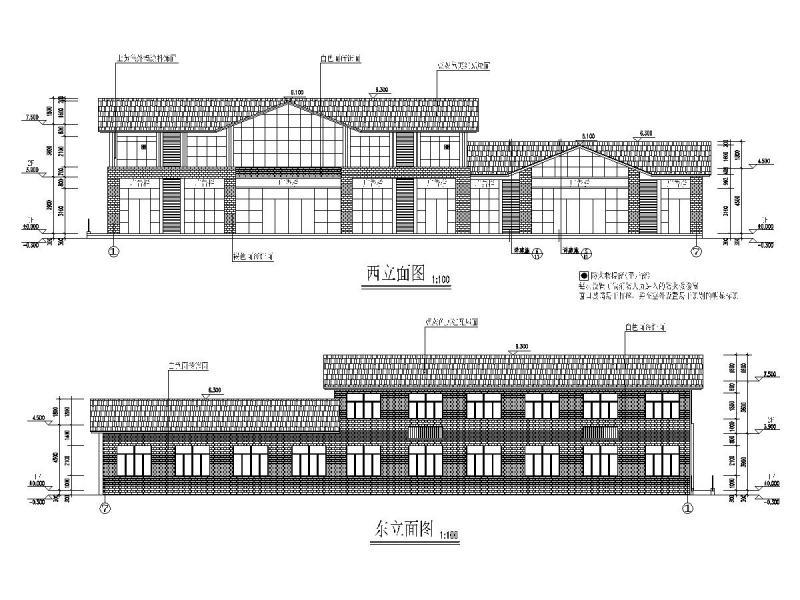

立面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
建筑结构施工图纸 - 1 -
建筑结构施工图纸 - 2 -
建筑结构施工图纸 - 3 -
建筑结构施工图纸 - 4 -
建筑结构施工图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.64 MB
- 收藏次数：0
-
文件名称：
附件-995887686067997875688.rar
建筑结构施工图纸下载
