中学新建校区3层学生食堂建筑结构施工CAD图纸

  • 建筑类别:餐厅食堂
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:河南
  • 图纸设计风格:哈佛红
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑设计面积:18872平方米
  • 建筑高度:18.00m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

漯河中学新建校区工程总建筑面积为12928平方米 总投资1.1亿元。校区包括图文信息中心、艺术中心、行政楼、教学楼、实验楼、男女生宿舍,体育馆、食堂等9个单体单体建筑。
内容主要涉及:1.初步设计;2.修改方案;3.效果图;4.最终施工图全套图纸分为1.图书馆艺术楼2.学生食堂3.行政办公楼4.高中部教学楼5.初中部教学楼6.学生宿舍7.学生活动中心8.变配电房9.消防泵房10.总图11.效果图图纸总大小为:300MB 由北京某设计院设计。

本文件包为其中之2漯河中学新建校区三层学生食堂建筑结构施工图(建筑/结构/水/电/暖)
工程建筑面积约为:18827平方米、建筑设计结构形式为:框架结构、层数为: 3层、高度为: 18.00米

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等,共14张图纸
设计功能包括:操作间、休息厅、大食堂、小餐厅等。

另包括完整的,结构施工图、水、暖、电施工图。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

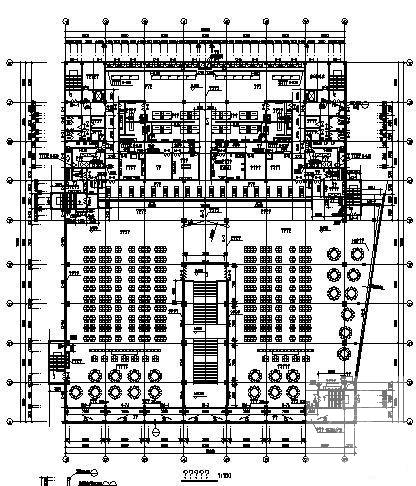

  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1

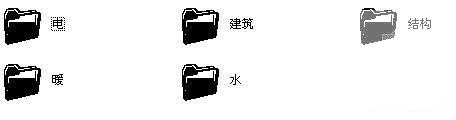

  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2

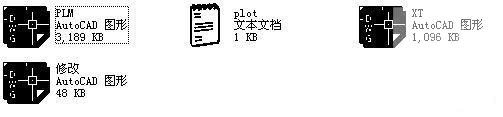

  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3

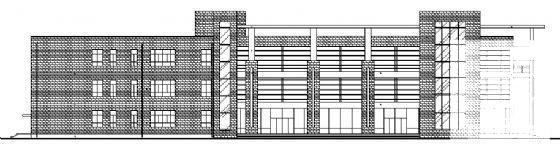

  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
