两层框架结构商铺结构设计施工CAD图纸（地下1层）

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：8度抗震
  • 风压：0.35kN/平方米
  • 雪压：0.30kN/平方米
  • 地下室功能：车库
  • 参考图纸：17张
  • 设计年代：近代

附件详情

该项目是2层框架结构商铺项目，独立基础，10.425米高，基础设计等级为丙级，8度设防，该资料包含： 结构设计说明 ，基础图，基坑开挖平面图，梁板柱图，楼梯图，坡屋面 节点详图 等共计17张图。
分享投稿时间：近几年

柱布置图

梁配筋图

板配筋图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

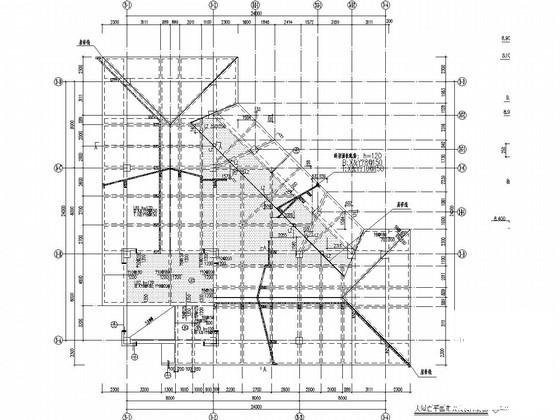

  • 两层框架结构图纸 - 1
    两层框架结构图纸 - 1

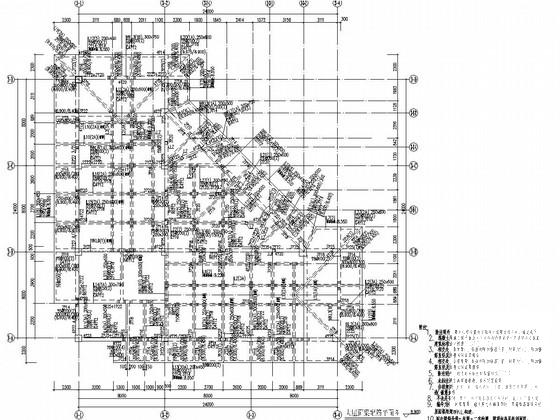

  • 两层框架结构图纸 - 2
    两层框架结构图纸 - 2

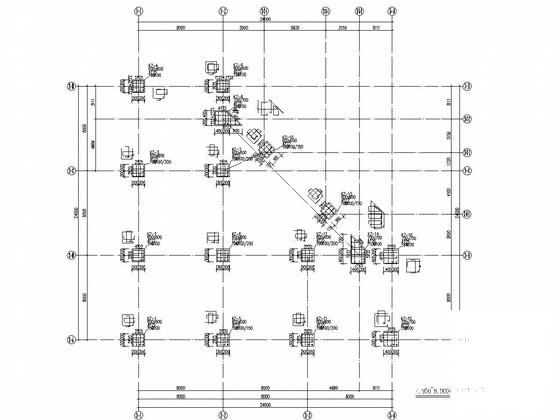

  • 两层框架结构图纸 - 3
    两层框架结构图纸 - 3

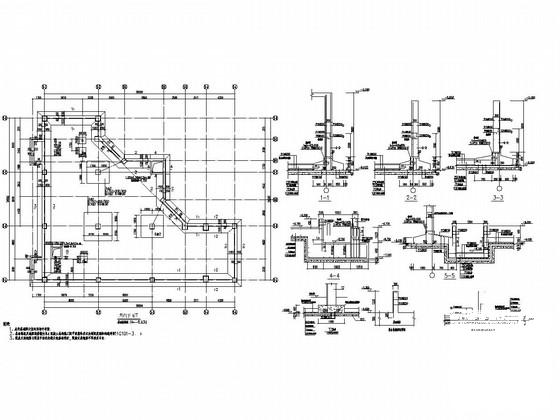

  • 两层框架结构图纸 - 4
    两层框架结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
