两层门式刚架结构五金区商铺结构设计施工CAD图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 参考图纸：10张
附件详情
该项目是五金区商铺项目，地上两层，门式刚架结构，9.6米跨，柱距为4米，屋面采用彩色夹芯板，墙面采用砖墙，7度设防。

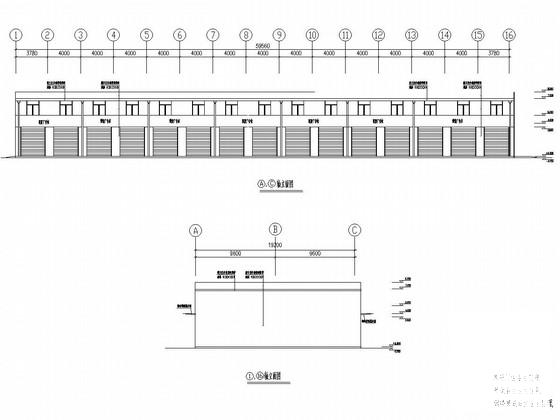

该资料包含：钢结构设计总说明，底层平面图，各轴立面图，剖面图，钢柱
平面布置图
，屋面结构布置图，屋面檩条布置图等共计10张图。

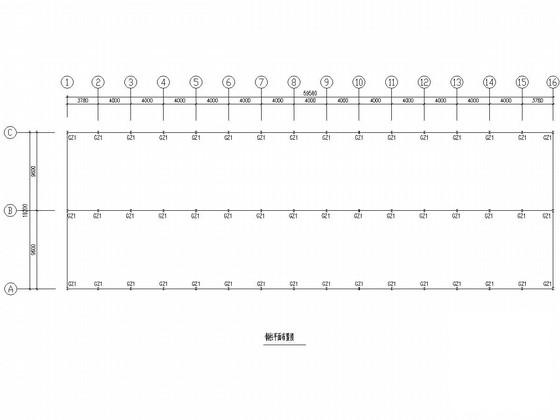

钢柱平面布置图

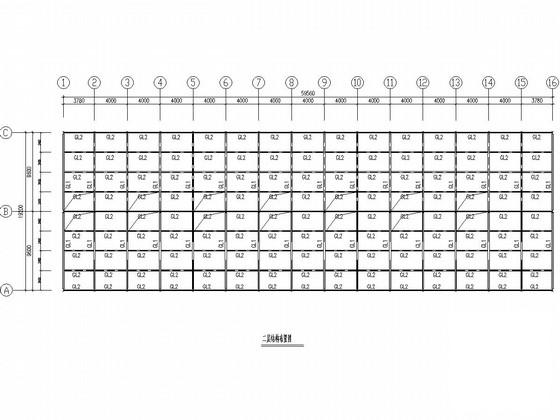

屋面结构布置图

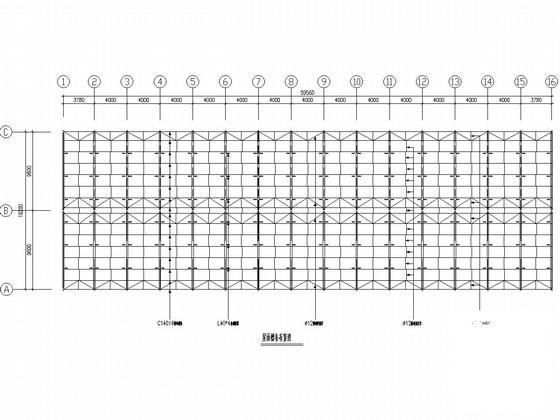

屋面檩条布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
商铺结构设计 - 1 -
商铺结构设计 - 2 -
商铺结构设计 - 3 -
商铺结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
