一份花园小区商住楼独立商铺建筑结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：18张
• 建筑设计面积：47162.31平方米
• 占地面积：18454.3平方米
• 建筑高度： 39.75m
• 地上层数：13层
• 设计效果图：无

附件详情

该资料为某青年城花园小区商住楼独立商铺建筑结构施工图
工程建筑面积约为：47162.31平方米、占地面积：18454.3平方米，建筑设计结构形式为：框剪结构、层数为： 13层、高度为： 39.75米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共18张图纸
设计功能包括：商铺等。

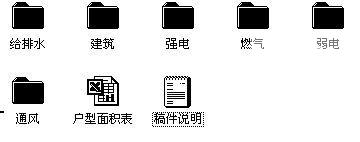

另包括：配套的给排水、结构、 强电 、燃气、弱电、通风施工图。

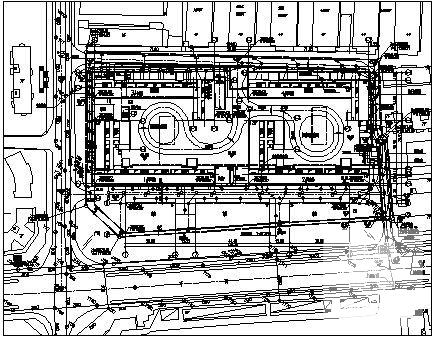

第 1 张图

第 2 张图

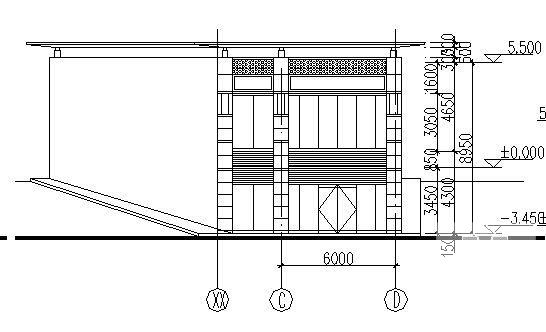

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
