花园小区联排别墅电气施工CAD图纸

• 建筑类别：别墅

• 建筑高度类型：多层建筑

• 图纸设计深度：施工图

• 负荷等级：三级

• 防雷等级：第二类

• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全

一. 项目概要

该项目为XXXX商务主题公园花园小区联排住宅工程,1#、19#、20#、21#、26#楼,建筑设计结构形式为剪力墙结构。

二. 设计范围

本专业设计范围为低压配电,照明及 防雷接地 。

三.低压配电及计量

1、该项目均为三级负荷。

2、计量:各住户分别设表计量,电度表安装在各户一层入口的配电箱AW内。

3、电源:该项目每户一路~220V/380V电源自小区变电所采用电缆埋地引入。

室外电缆的型号、规格及敷设方式等均参见室外综合管线设计。

四. 导线选型及线路敷设

1、照明及插座支线采用 ZR-BV-750 导线穿硬质难燃PVC管在墙及顶板内或墙内暗设,2根导线穿PC16,

3~4根穿PC20。

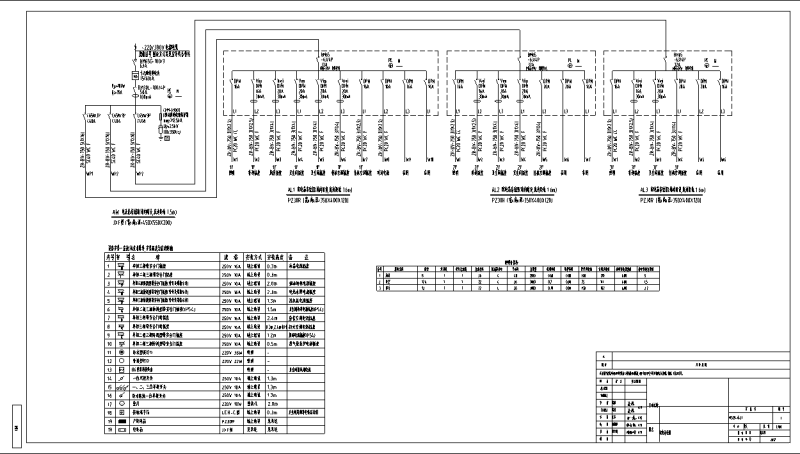

2.插座支线采用 ZR-BV-750 导线穿PC管在地面或墙内暗设,管径见系统图。

3.未标注导线根数的支线线路均为三根导线。

4.该项目所用的PC管均采用硬质难燃塑料电线管。

五. 设备安装

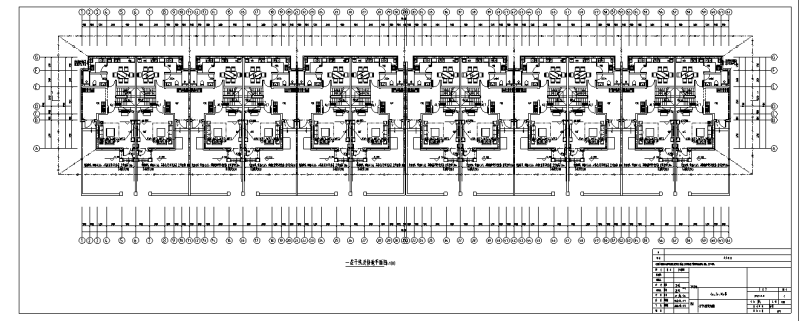

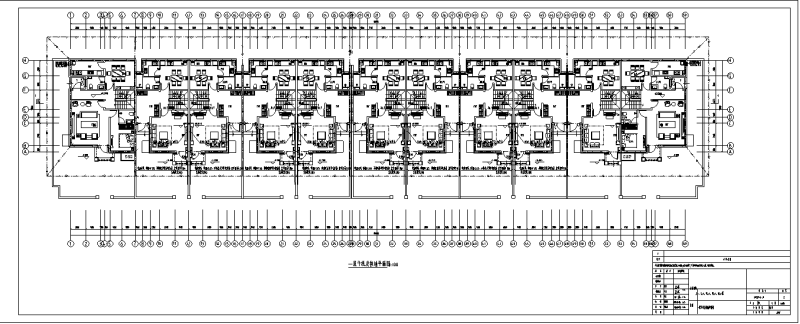

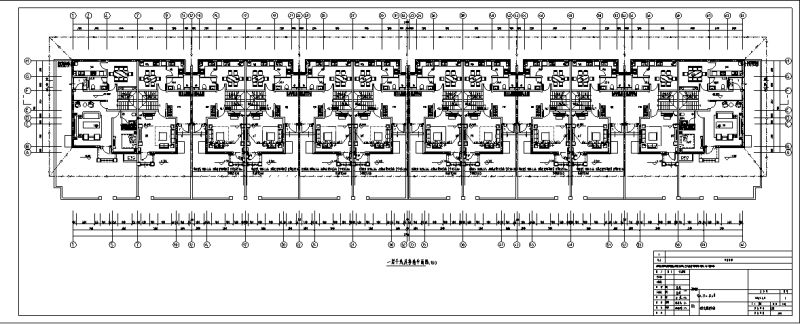

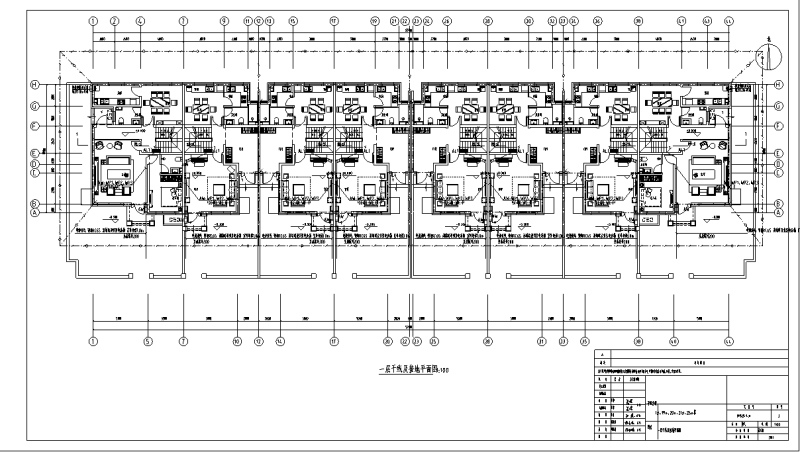

1.设备安装详见各平面图的说明。

2.电表箱及户配电箱的留洞,请施工单位向设备生产厂家核实设备尺寸后由电气专业施工人员

与土建 专业配合 施工。
