工业厂房扩建、新建建筑结构CAD施工图纸(加层)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢结构:轻钢结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目是某工业厂房项目,地上六层,框架结构,抗震设防烈度为7度,生产车间扩建为临时建筑,钢框架结构,有加层。
包括:混凝土结构设计总说明,钢 结构设计说明 ,条基结构布置图,基础梁结构配筋图,锚杆桩平面布置图,钢柱 平面布置图 ,箱形柱柱脚大样,钢梁—钢柱连接大样,加层楼梯结构配筋图,建筑平、立、剖面图共计38张图。
9月。

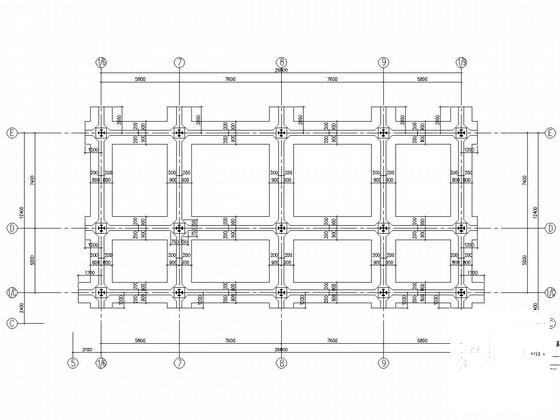

条基结构布置图

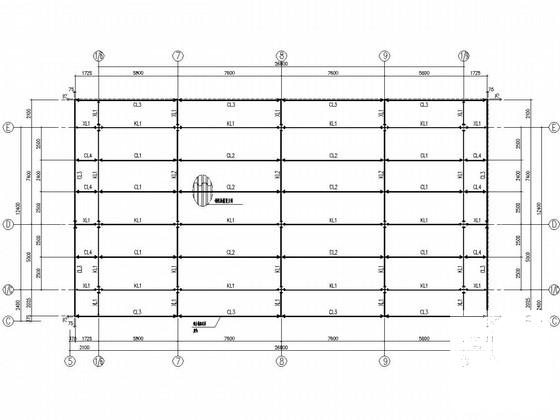

二~六层结构平面布置图

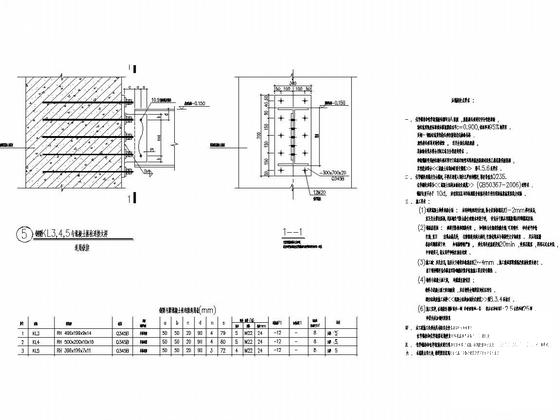

钢梁与混凝土框柱连接大样

二-三层平面图

楼面组合板大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

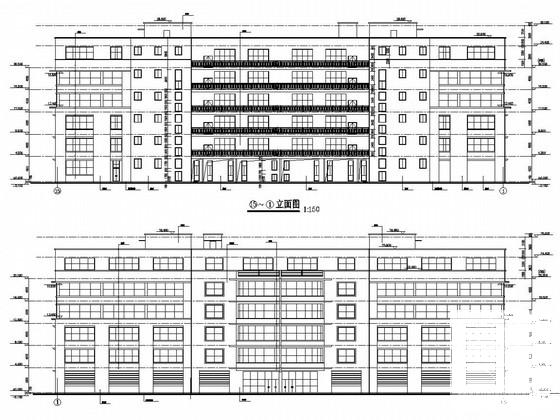

  • 工业厂房建筑施工图 - 1
    工业厂房建筑施工图 - 1
  • 工业厂房建筑施工图 - 2
    工业厂房建筑施工图 - 2
  • 工业厂房建筑施工图 - 3
    工业厂房建筑施工图 - 3
  • 工业厂房建筑施工图 - 4
    工业厂房建筑施工图 - 4
  • 工业厂房建筑施工图 - 5
    工业厂房建筑施工图 - 5
  • 工业厂房建筑施工图 - 6
    工业厂房建筑施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
