一份3层工业厂房建筑给排水CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目所在地：江西

附件详情

• 资料目录
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 屋顶给排水平面图
• 消防给水管道系统图
• 给排水系统图
• 卫生间给排水大样图
• 电气设计说明
• 配电系统图
• 一层电气平面图
• 二层电气平面图
• 三层电气平面图
• 屋顶电气平面图
• 一层接地平面图
• 屋顶 防雷平面图

附件详情

该项目位于江西，是一医药公司工业厂房给排水项目，建筑层数为地上3层，建筑高度为14.55米；
设计范围： 该项目设有生活给水系统、生活污废水系统、消火栓给水系统、低压 供配电系统 、照明系统、防雷接地系统。
，共14张图纸；

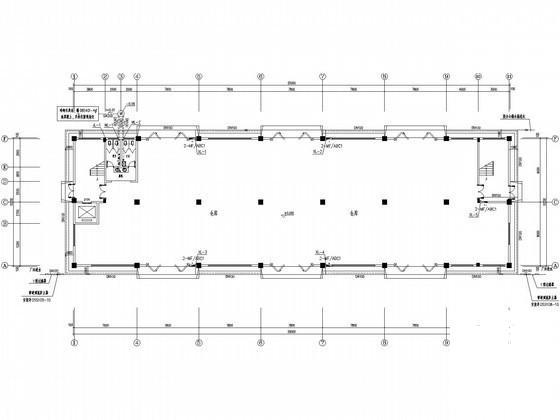

一层给排水平面图

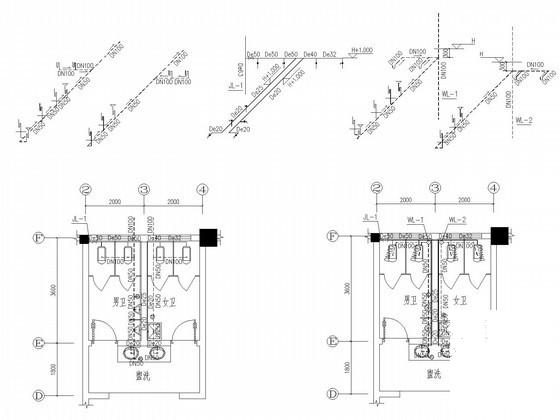

卫生间大样图

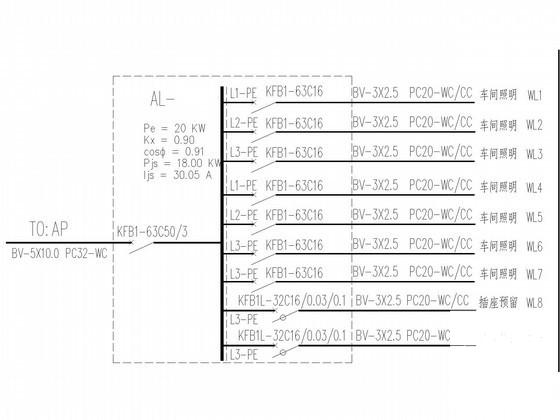

照明 配电箱系统 图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
