770平米两层钢结构科研楼建筑结构CAD图纸

附件详情

某两层钢结构科研楼图纸
该资料为：某两层钢结构科研楼图纸
总建筑面积770平方米，建筑基底面积400平方米，建筑层数为二层，一层层高为4.2M，二层为3.85M，建筑高度为9.90M，建筑设计结构形式为钢结构。
该项目为两层钢框架结构。宽度13.4米，长度28.8米，柱距6.05米.
抗震设防烈度：6度
基本风压：W =0.60kN/平方米
基本雪压：S =0.20kN/平方米
该资料包含：
1、建筑图：

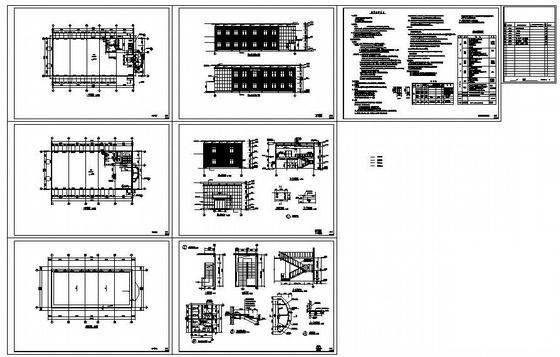

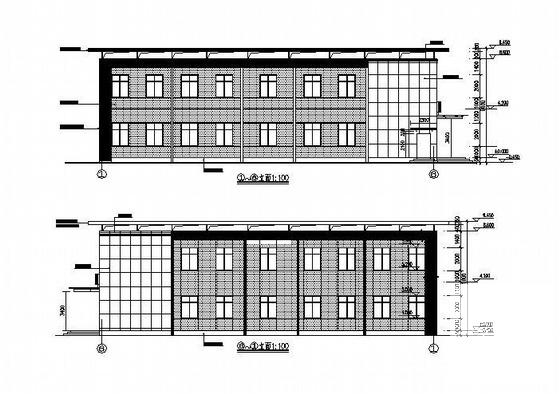

建筑设计说明及门窗表、各层平面图、屋面平面图、立面图、剖面图、 楼梯详图 、卫生间详图、雨蓬详图共7张图纸；
2、结构图：

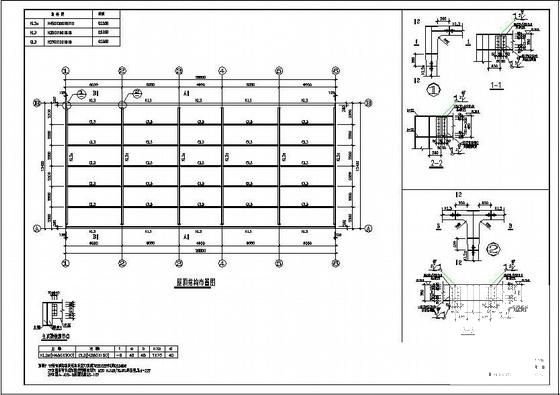

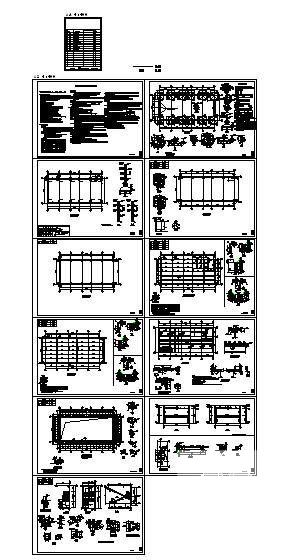

钢结构设计总说明、基础布置图、地脚锚栓布置图、底层柱网布置图、二层柱网布置图、结构布置图、屋顶结构布置图、楼承板配筋图、屋顶装饰结构布置图、雨蓬结构布置图、楼梯结构图共11张图纸。
