两层框架结构独栋别墅建筑结构施工CAD大样图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目是别墅项目,地上2层,框架结构,抗震设防烈度为6度,该项目基础采用桩径d=350mm的洛阳铲复合夯扩桩,基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,基础说明,桩基础平面布置变更图,基础详图,柱定位 平面布置图 ,梁、板配筋平面图,楼梯图,大样图等共计7张图。
建筑专业该资料包含:平面图,立面图,剖面图,楼梯图,墙身详图,门窗图,门窗表等共计9张图。
分享投稿时间:近几年

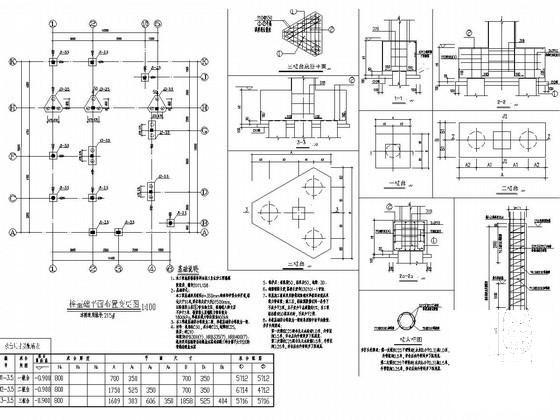

桩基础平面布置变更图

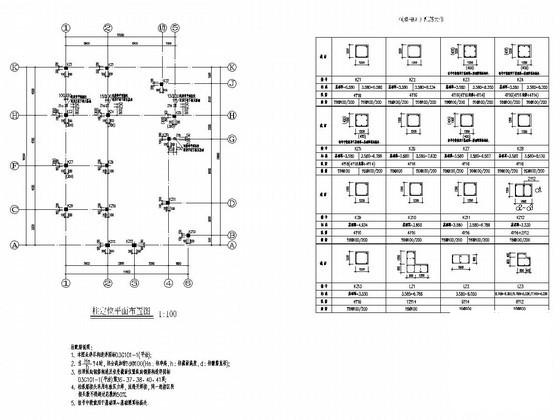

柱定位平面布置图

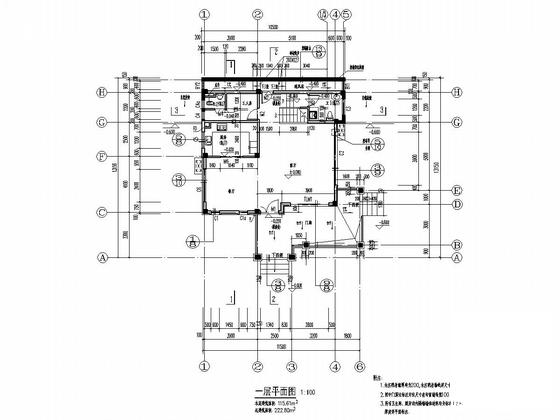

平面图

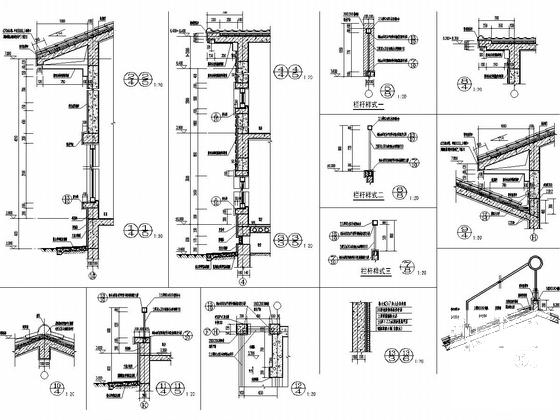

大样图

二层梁板配筋平面图

楼梯配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

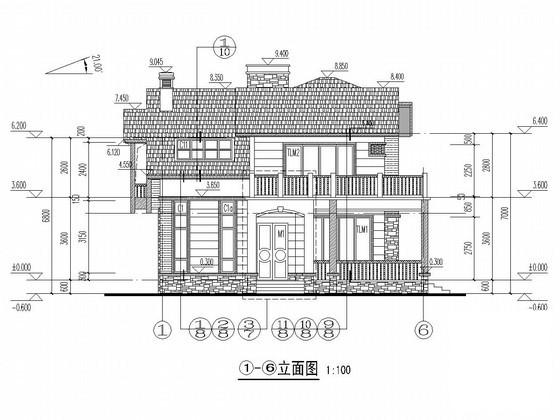

  • 框架结构独栋别墅 - 1
    框架结构独栋别墅 - 1
  • 框架结构独栋别墅 - 2
    框架结构独栋别墅 - 2
  • 框架结构独栋别墅 - 3
    框架结构独栋别墅 - 3
  • 框架结构独栋别墅 - 4
    框架结构独栋别墅 - 4
  • 框架结构独栋别墅 - 5
    框架结构独栋别墅 - 5
  • 框架结构独栋别墅 - 6
    框架结构独栋别墅 - 6
  • 框架结构独栋别墅 - 7
    框架结构独栋别墅 - 7
以上是部分截图,请下载附件后查看完整高清内容
