两层框架结构农庄别墅结构施工CAD大样图
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该项目是北京农庄项目，地上2层，现浇混凝土框架结构，基础采用柱下独立基础，基础设计等级为丙级，抗震设防烈度为8度。

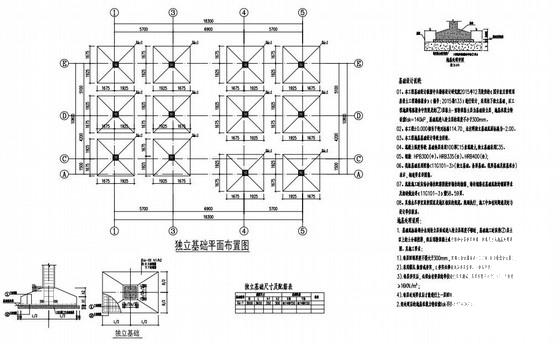

该资料包含：结构设计总说明，基础布置图，基础梁配筋图，柱配筋图，结构平面图，梁配筋图，楼梯大样图等共计10张图。
图纸为pdf格式。
分享投稿时间：近几年3月

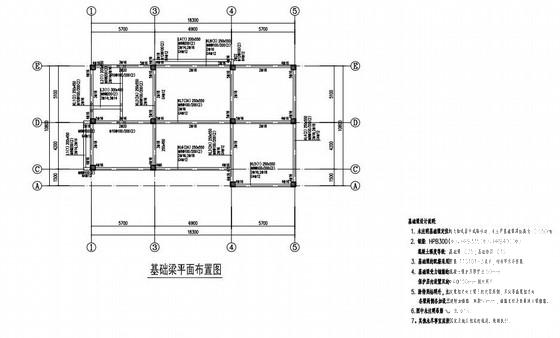

基础梁 平面布置图

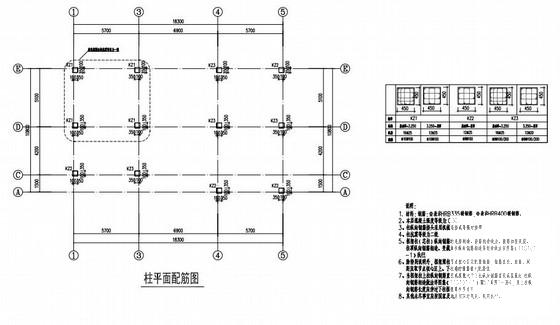

柱平面配筋图

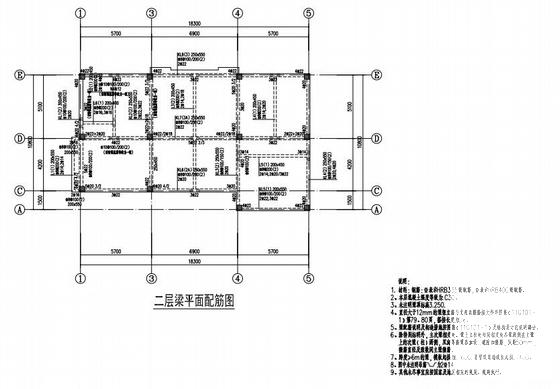

二层梁平面配筋图

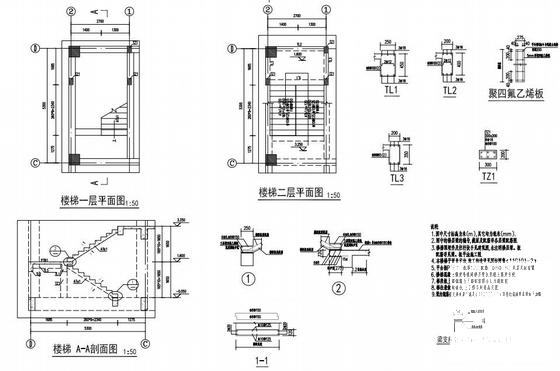

楼梯图
二层结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构别墅图 - 1 -
框架结构别墅图 - 2 -
框架结构别墅图 - 3 -
框架结构别墅图 - 4 -
框架结构别墅图 - 5 -
框架结构别墅图 - 6
以上是部分截图，请下载附件后查看完整高清内容
