两层框架结构小学风雨操场结构施工CAD大样图

资料简介
赚取积分

建筑类别：教育
建筑高度类型：多层建筑
建筑地上层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构,钢结构
钢筋混凝土结构：框架
钢结构：轻钢结构
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.55kN/平方米
参考图纸：19张
设计年代：近代

附件详情

该项目是小学风雨操场项目，地上2层，框架结构，轻钢屋面，建筑设计结构形式：混凝土框架屋面轻钢结构，独立柱基，总建筑设计面积：2030平方米，基础设计等级为丙级，本地区抗震设防烈度小于6度。

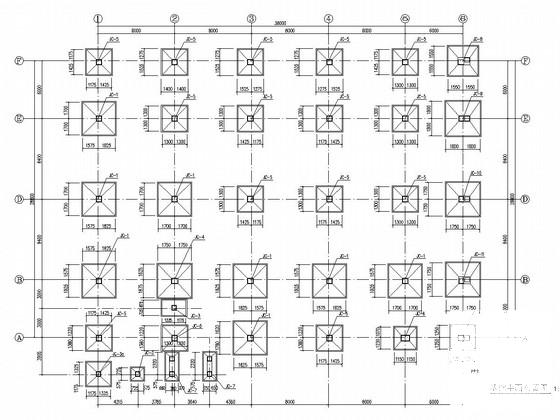

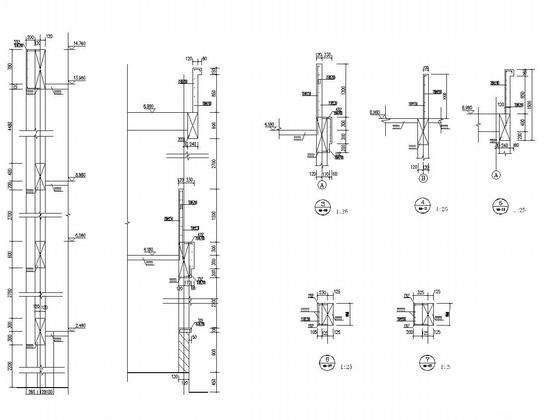

该资料包含：结构设计总说明，基础图，基础详图，柱布置图，梁配筋图，板配筋图，钢架梁地脚锚栓布置图，屋面结构布置图，屋面钢架大样图，屋面檩条布置图，局部突出结构屋面墙面檩条布置图钢架图，钢构件大样图等共计19张图。
分享投稿时间：近几年

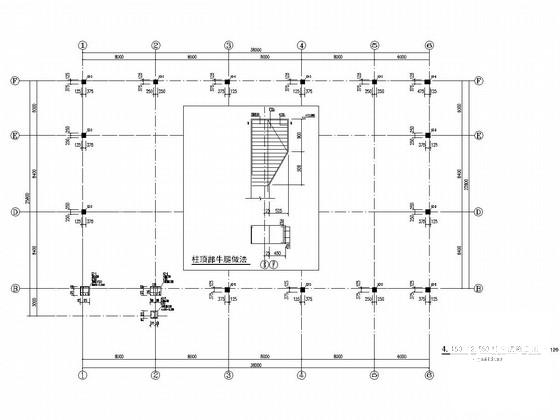

4.480~12.580柱平法施工图

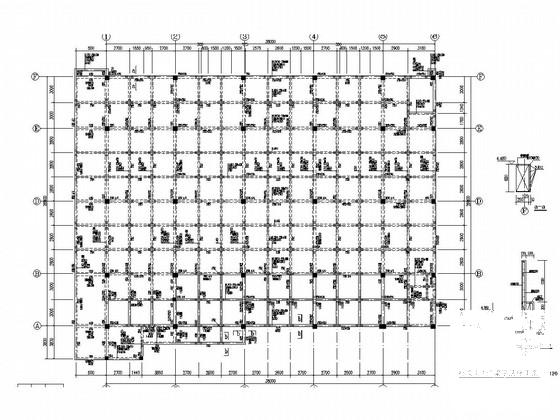

标高4.480梁平法施工图

屋面钢架大样图

钢构件大样图

屋面结构布置图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
