3层风雨操场网架结构施工CAD图纸
- 建筑类别：体育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：网架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.3kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，楼梯结构平面图，梁平法配筋图，柱平法施工图，屋面预应力梁平法配筋图，基础
平面布置图
，屋面结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

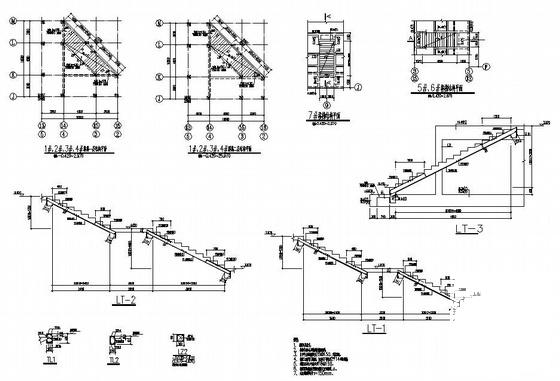

风雨操场结构 - 1 -

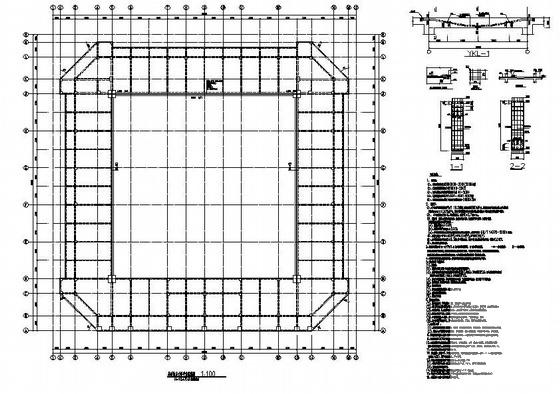

风雨操场结构 - 2 -

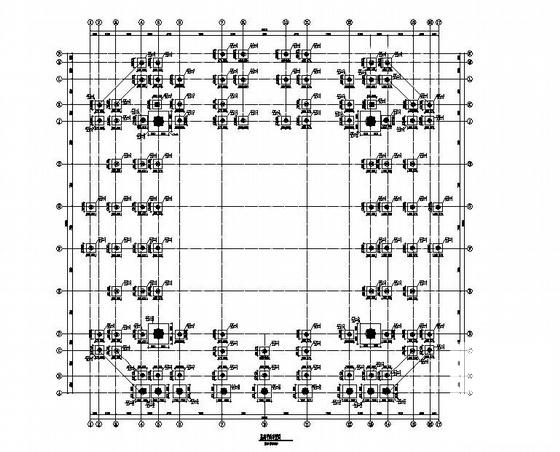

风雨操场结构 - 3 -

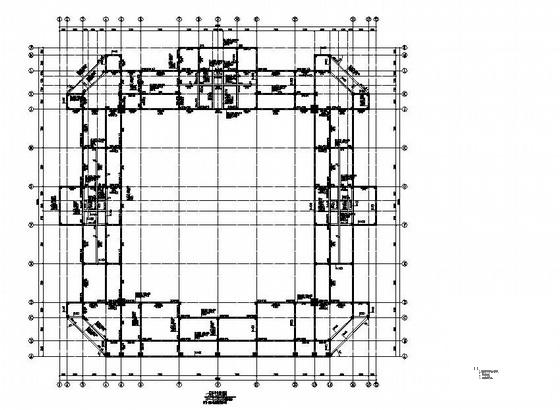

风雨操场结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.84 MB
- 收藏次数：0
-
文件名称：
附件-995878888775990750858.rar
