[CAD]空间网架结构风雨操场结构施工图纸（6度抗震）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢筋混凝土结构：框架
• 钢结构：网架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：26张
• 设计年代：近代

附件详情

该项目是安徽某市风雨操场项目，底部结构为框架结构，抗震设防烈度为6度，场地为Ⅲ类，网架结构型式：正放四角锥网架结构，支承结构型式：周边支承结构，支座节点类型：平板压力支座。
包括：结构设计总说明，柱平法施工图，梁平法施工图，结构平面图，钢网架 结构设计说明 ，网架一支座布置图；支座、预埋件大样图，网架平面图，上、下弦布置图，腹杆布置图，球加工图，屋檩布置图，节点大样图等共计26张图。
4月。

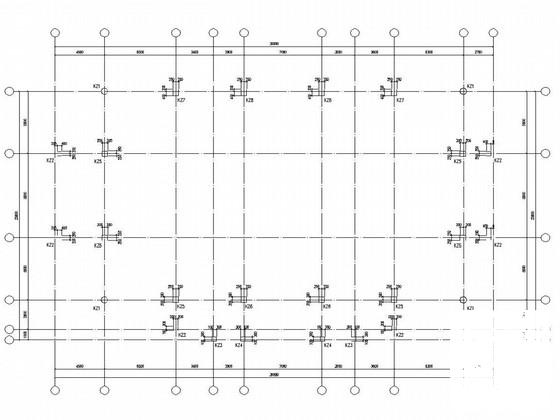

柱平法施工图

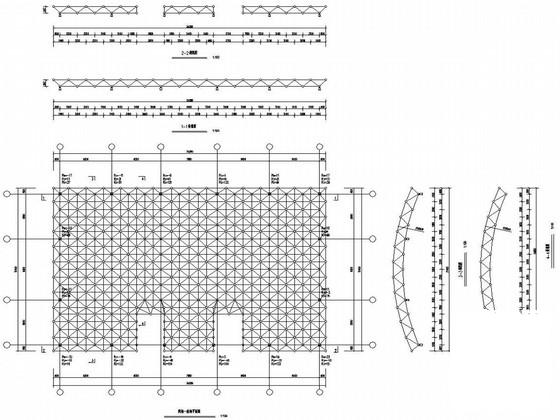

网架一上弦布置图

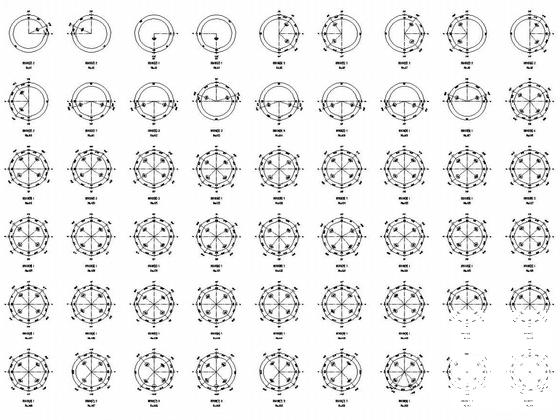

网架一球加工图 1

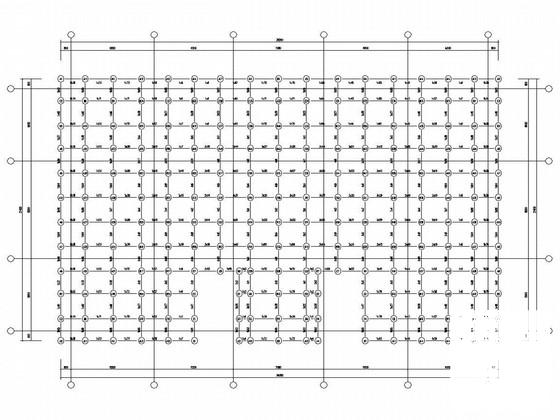

网架一屋檩布置图

网架二结构平面图

网架一腹杆布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
