风雨操场3层框架结构设计CAD施工图纸(dwg)(乙级桩基础)(二级结构安全)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.3kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

某风雨操场三层框架结构设计图
该资料为：某风雨操场三层框架结构设计图
该资料包含：
结构设计总说明、基础设计说明、桩、承台表、基础 平面布置图 、梁平法配筋图(地梁)、柱平法施工图、梁平法配筋图、结构平面图、屋面结构平面图、屋面梁平法配筋图、屋面预应力梁、 楼梯详图 共13张图纸。

第 1 张图

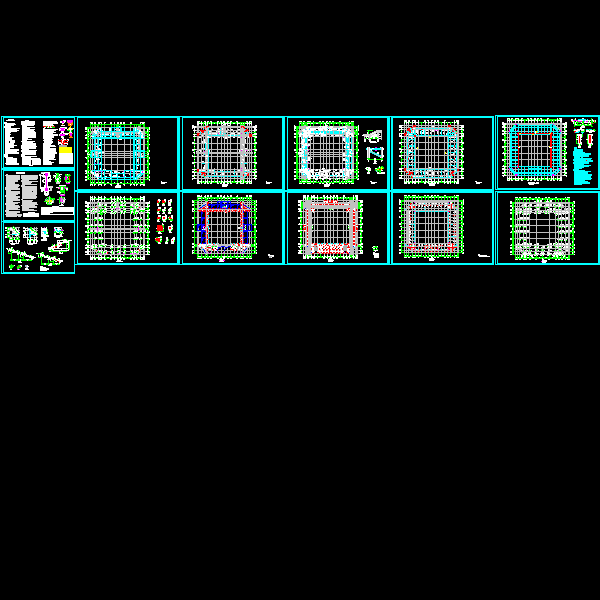

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
