一份5层框架结构教学楼及风雨操场结构CAD施工图纸（桩基础）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.65kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

抗规近代 实施后中小学校结构施工图该项目分为教学楼和风雨操场；教学楼地上5层;局部六层。框架结构。建筑高度最高处26.300米,宽度为11.600,宽高比为0.44;风雨操场为主体5层，局部6层，屋顶采用网架结构;建筑高度最高处24.550米,宽度为24.02;宽高比为0.97;
该资料包含： 结构设计说明 ，基础布置及详图，梁配筋图，柱配筋图，板配筋图，楼梯配筋图，外墙构造柱布置图。18~21轴有错层等
共27张图纸。

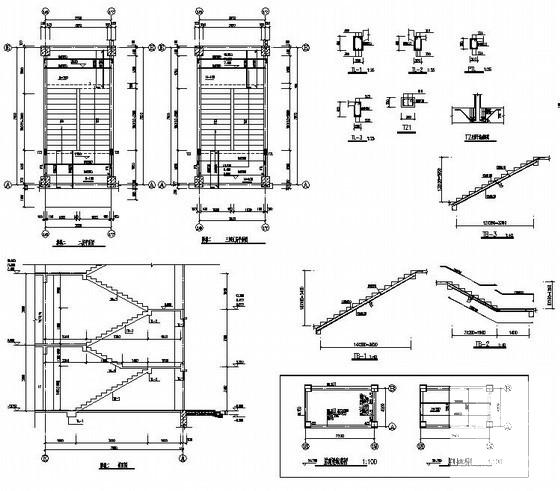

第 1 张图

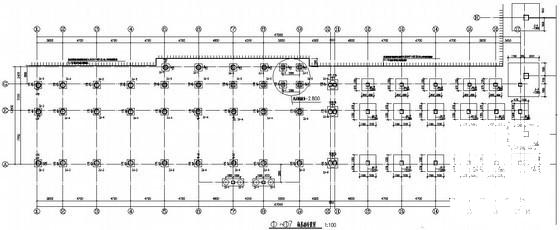

第 2 张图

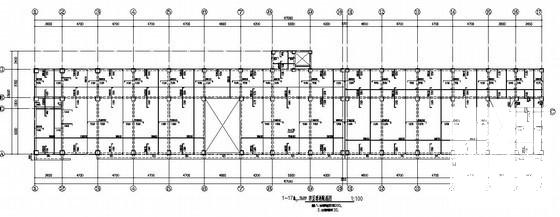

第 3 张图

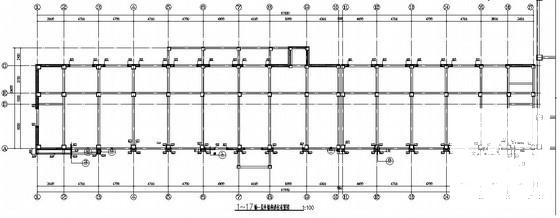

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
