上弦支承网架结构厂房结构CAD施工图纸（6度抗震）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

项目概要
1． 网架形式：螺栓球节点球壳形式
2． 网架平面尺寸: φ45.6m
3. 水平投影面积：1628平方米
4． 网架矢高：2.0m
5． 支承形式：上弦支承

该资料包含：网架设计与施工总说明，网架平面图，网架立面图，网架轴侧图，网架上弦安装图，网架下弦安装图，网架腹杆安装图，网架安装图，网架屋顶安装图，网架材料表，网架球加工图，网架支座、支托大样图，网架檩条布置图，网架屋面板立面布置图，网架屋面板布置图等
共27张图纸。

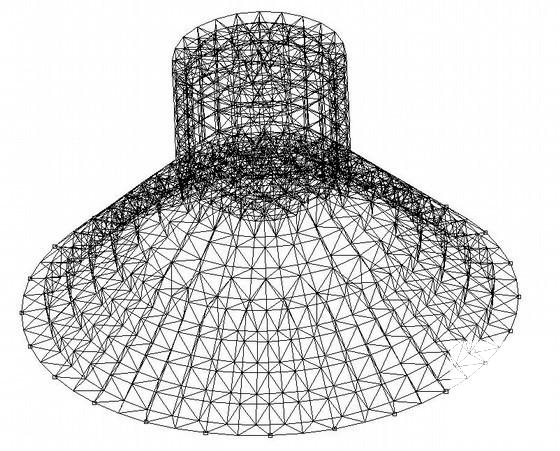

第 1 张图

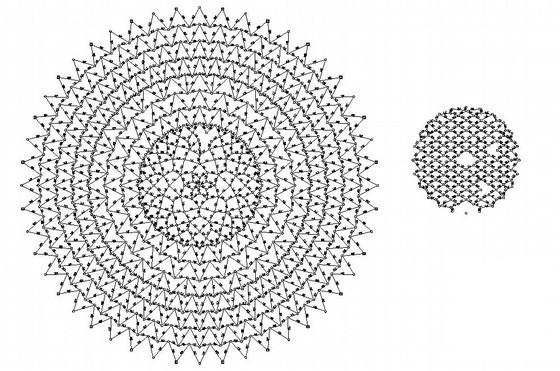

第 2 张图

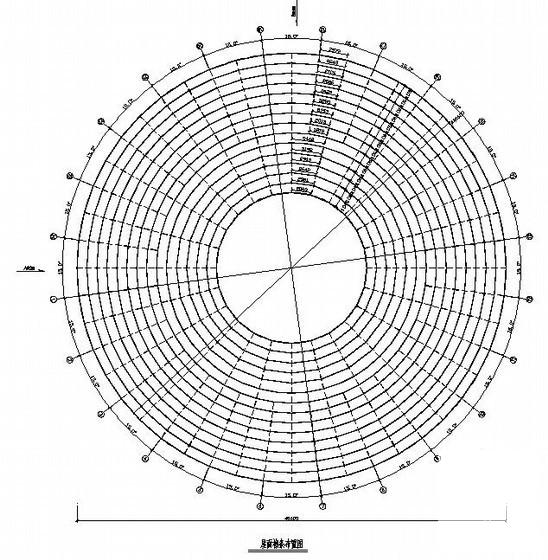

第 3 张图

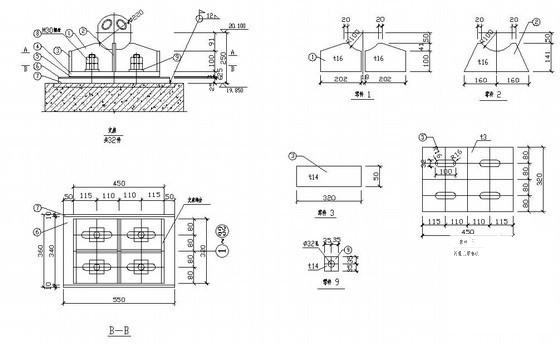

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
