四坡平板网架结构CAD施工大样图(dwg)(7度抗震)(二级结构安全)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：10张

附件详情

平板网架结构，平面尺寸：42.0 X 128.0平方米，网架厚度：2.8m，正放四角锥，节点型式：螺栓球。

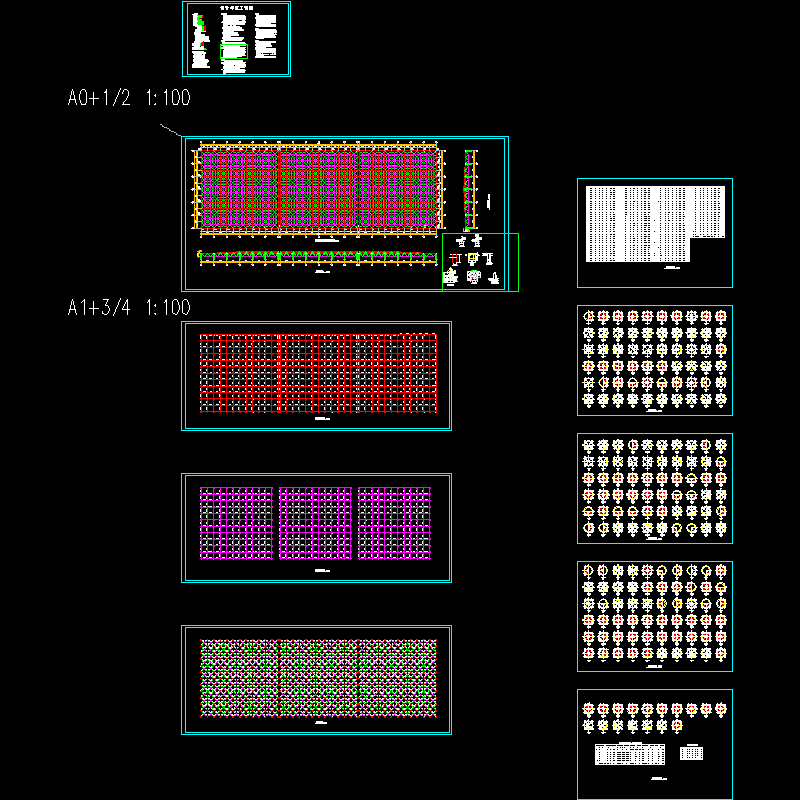

该资料包含：设计与施工说明，网架 平面布置图 及支座反力，网架立面图，网架上、下弦安装图，腹杆安装图，螺栓球大样图，网架杆件明细表，共计10张图。

网架上弦安装图

腹杆安装图

螺栓球大样图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
