中学食堂屋面网架结构设计CAD施工图纸(dwg)(8度抗震)(二级结构安全)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 结构最大跨度：8.1m
• 抗震设防烈度：8度抗震
• 风压：0.35kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

陇南某中学食堂屋面网架结构设计图
该资料为：陇南某中学食堂屋面网架结构设计图
该资料包含：

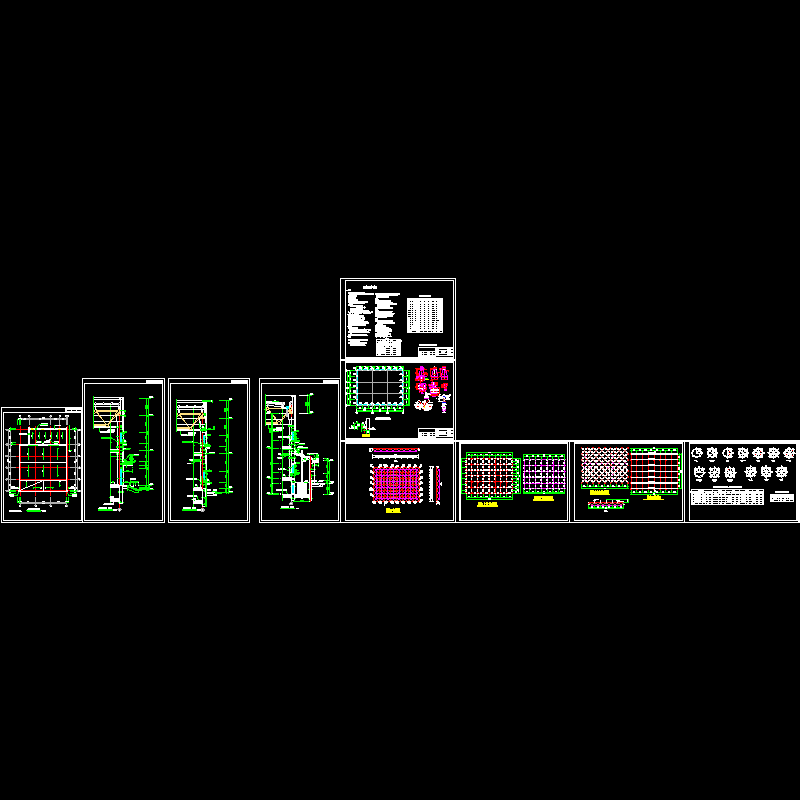

网架设计说明、网架支座埋板布置图、网架平面图、网架上弦结构图、网架下弦结构图、网架腹杆结构图、檩条布置图、螺栓球节点图共10张图纸。
