网架厂房建筑结构施工CAD图纸(7度抗震)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,网架
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

某网架厂房建筑结构施工图
该资料为:某网架厂房建筑结构施工图
基本雪压:0.40KN/平方米
基本风压:0.50KN/平方米
本厂房采用轻型彩色压型钢板夹芯板作为围护材料,焊接H型柱、梁作为承力构件。
屋盖系统--C型檩条及十字交叉圆钢组成的屋面支撑系统。
立柱系统--钢柱为焊接工型柱,柱间支撑为十字交叉圆钢。
楼板采用钢筋混凝土楼板,楼板与钢梁间的连接通过钢梁上的圆柱头焊钉来实现。
该资料包含:
建筑图:

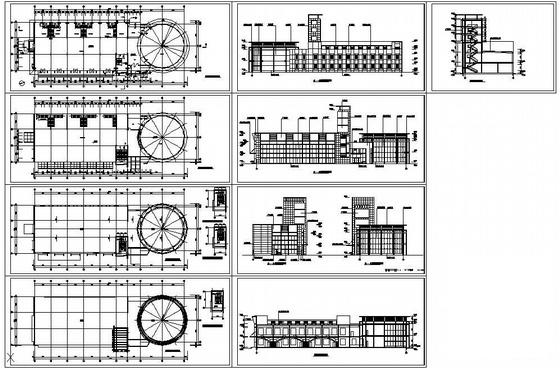

各层平面图、立面图、剖面图共9张图纸;
结构图:

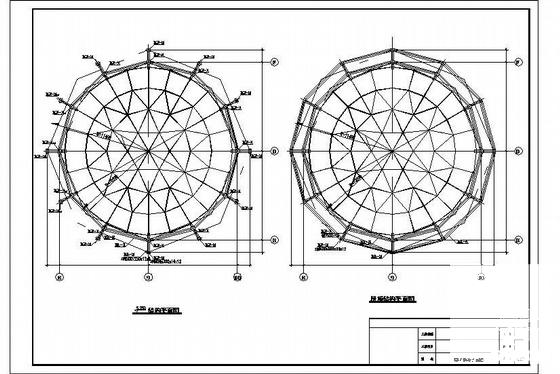

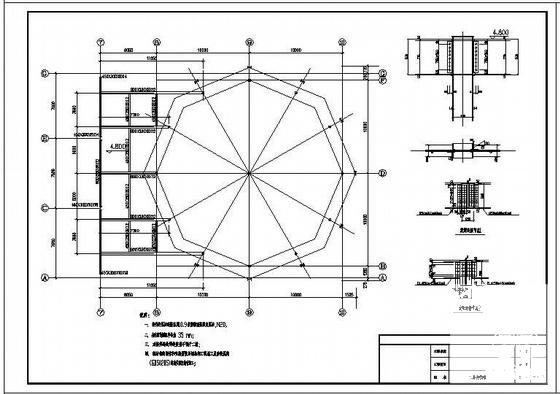

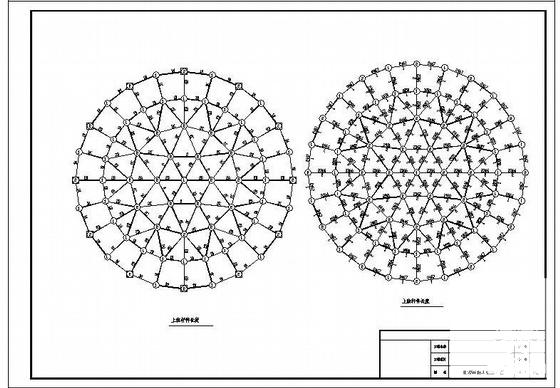

设计说明、刚架地脚螺栓平面布置图、夹层平面布置图、二层衔接图、Z详图、 节点详图 、屋架梁详图、屋面结构平面布置图、屋面檩条 平面布置图 、屋面檩条衔接图、锚栓布置图、网架上弦施工图及材料表、网架下弦施工图、网架腹杆施工图、网架平面及设计说明、屋顶网架上弦施工图、屋顶网架下弦施工图、屋顶网架腹杆施工图、屋顶支托详图及材料表、圆厅结构平面图、圆厅柱KZ详图、圆厅梁KL详图共36张图纸。
