建筑类别：其他
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：网架
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：10张
附件详情
平板网架结构，平面尺寸：42.0 X 128.0平方米，网架厚度：2.8m，正放四角锥，节点型式：螺栓球。
该资料包含：设计与施工说明，网架
平面布置图
及支座反力，网架立面图，网架上、下弦安装图，腹杆安装图，螺栓球大样图，网架杆件明细表，共计10张图。
第 1 张图
第 2 张图
第 3 张图

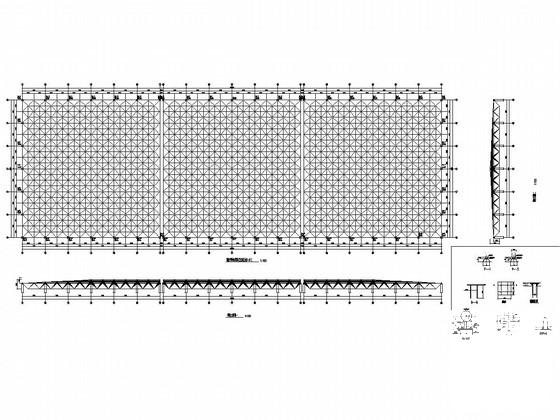

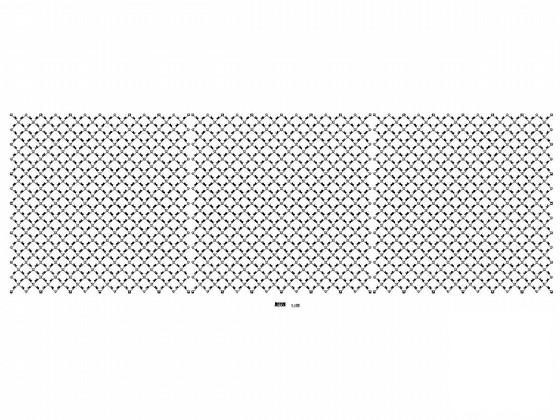

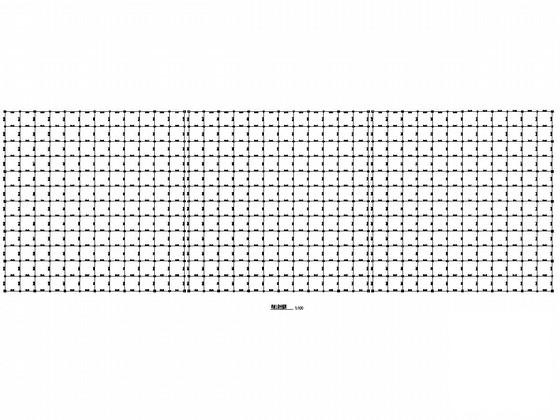

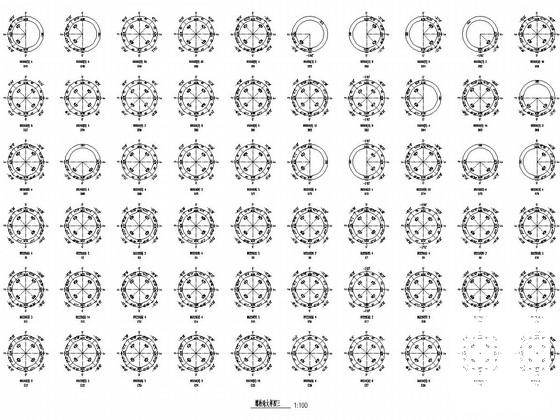

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
