一份双层螺栓球节点正放四角锥结构大厅网架工程结构CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

该项目为江苏某大厅的网架工程，网架结构类型为双层螺栓球节点正放四角锥，采用柱点支承，屋面结构起坡排水，6度设防。

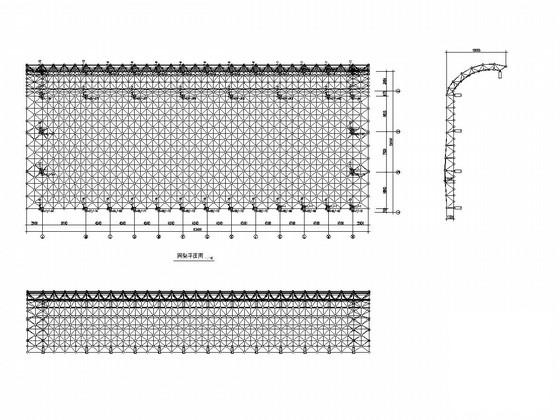

该资料包含：网架工程设计说明、网架平面图、网架材料表、网架屋面布置图等共5张图纸。

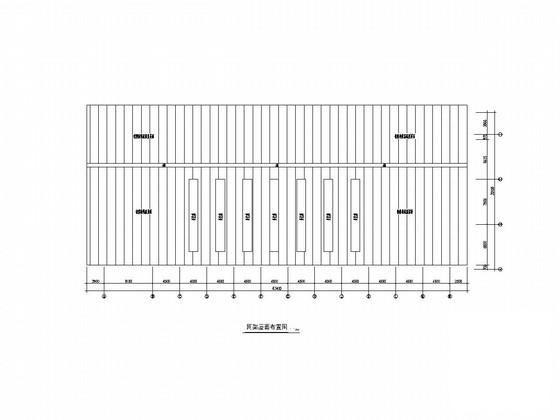

网架屋面布置图

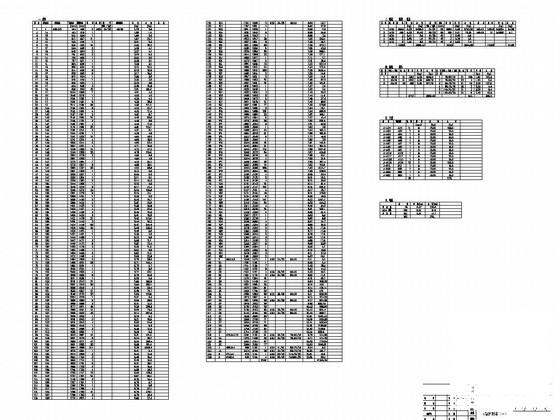

网架材料表

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
