一份24米跨双层拱形网架结构CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构最大跨度：24m
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

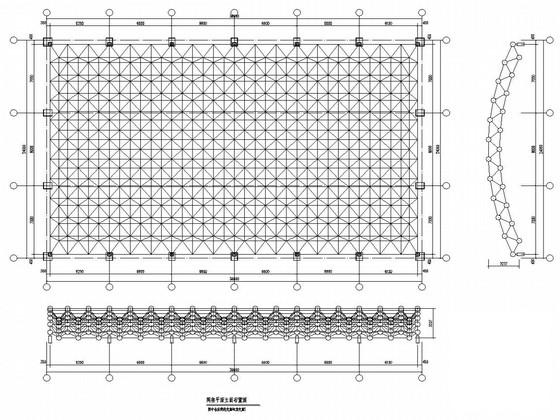

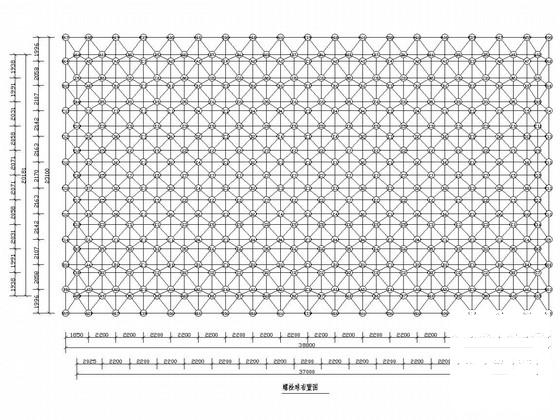

该项目网架型式为螺栓球节点正方四角锥圆柱面网架，7度区，因甲方要求，采用双层网架形式，用建科院MSGS程序计算，含钢量较小，包括：网架 结构设计说明 ，网架平面立面布置图，网架上、下弦编号图，网架腹杆内力图，网架腹杆编号图，网架最大支座反力图，螺栓球布置图，螺栓球节点图，网架材料表扥共计9张图。
7月。

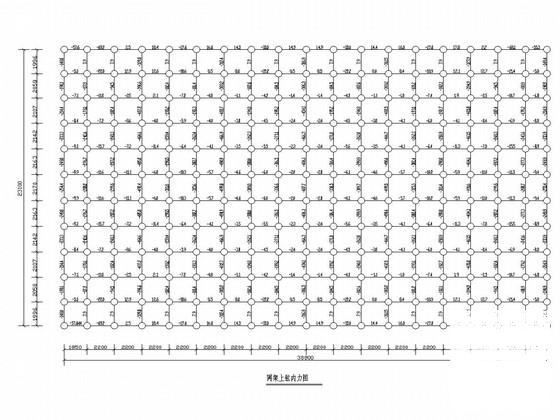

网架上弦内力图

网架腹杆内力图

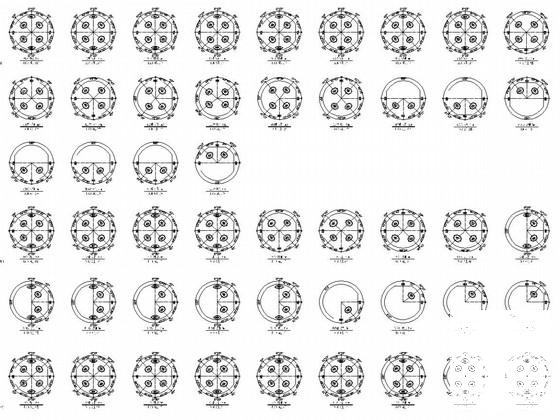

螺栓球节点图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
