建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：25年
-
建筑设计结构形式：钢结构
-
钢结构：轻钢结构,网架
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
参考图纸：11张
附件详情

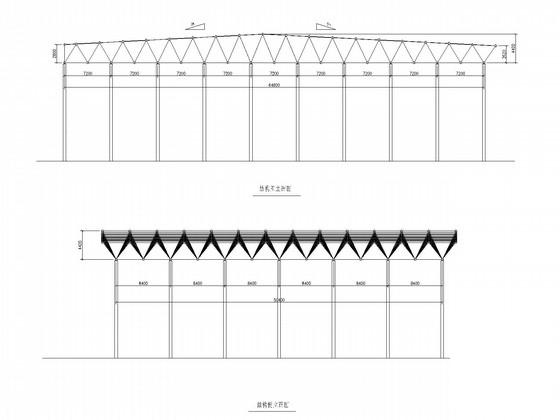

网架设计说明、网架安装图、网架平面布置图、网架正立面布置图、网架侧立面布置图、网架支座反力图、网架腹杆布置图、结构侧立面图、结构正立面图、网架下弦
平面布置图
、支座节点、材料表共11张图纸。

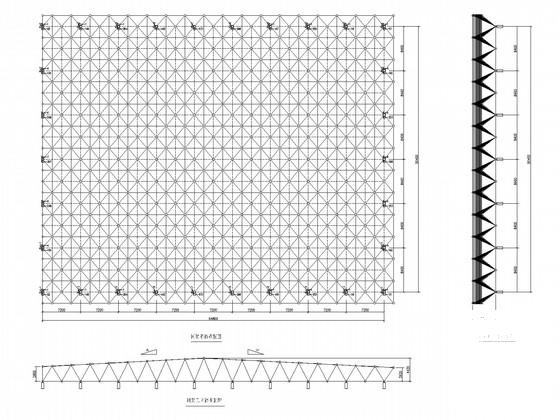

网架平面布置图

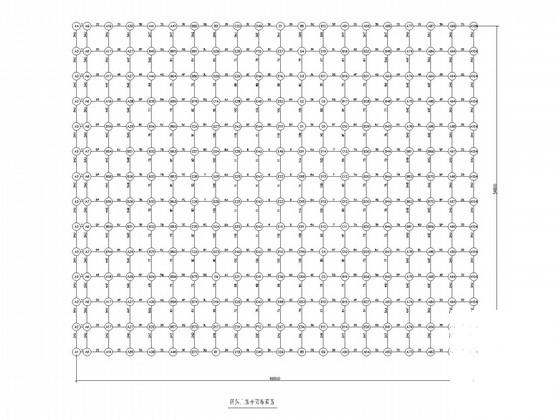

网架上弦平面布置图

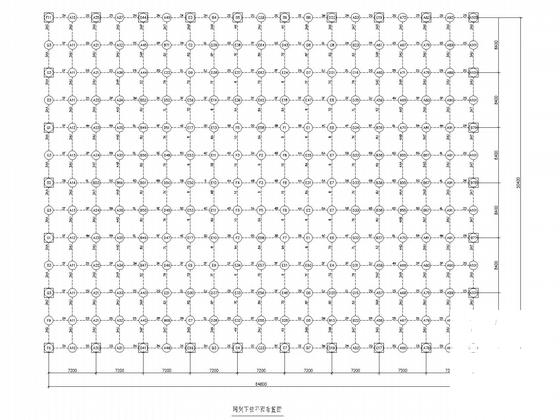

网架下弦平面布置图

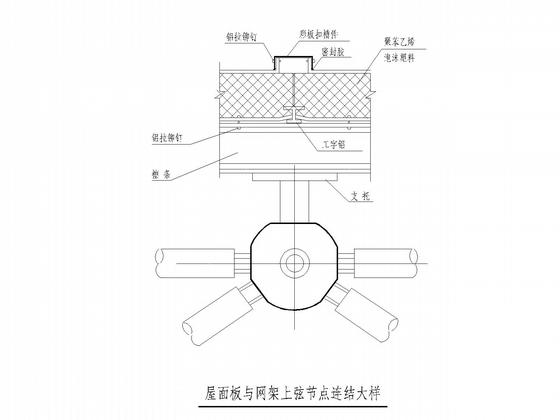

屋面板与网架上弦节点连结大样

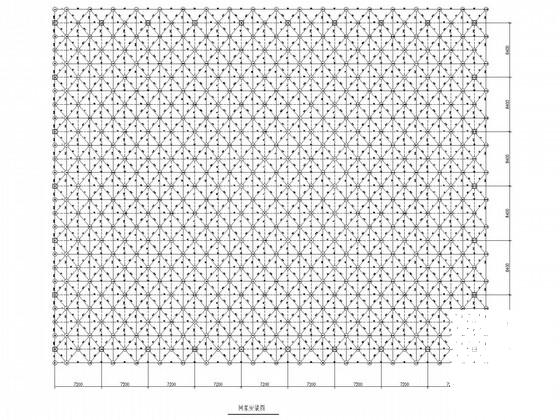

网架安装图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
