[CAD]双连跨24m单层钢结构厂房结构设计图纸（混凝土基础,独立基础）(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：混凝土基础,独立基础
• 结构安全等级：二级
• 结构最大跨度：24m
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目为单层门式刚架钢结构厂房：跨度24m双连跨；柱距6m；柱高9m；柱脚钢接
该资料包含：结构设计总说明，基础平面布置图，基础预埋锚栓 平面布置图 ，屋面檩条布置图，屋面支撑布置图，基础详图，GJ-1(GJ-2)，行车梁详图及包边详图以及建筑图纸
共19张图纸。

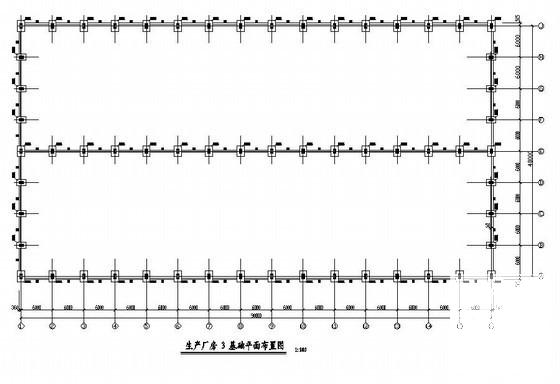

第 1 张图

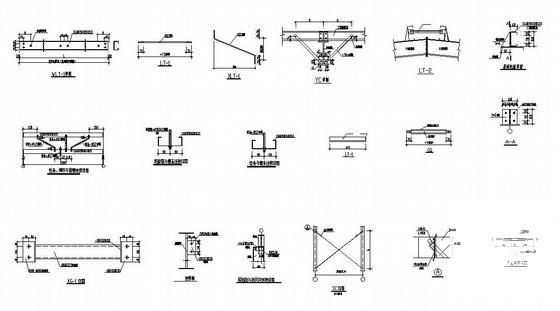

第 2 张图

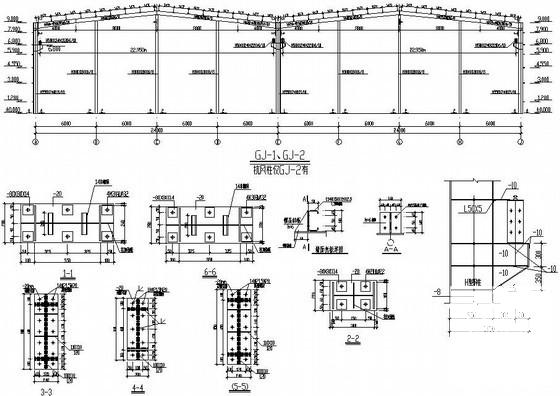

第 3 张图

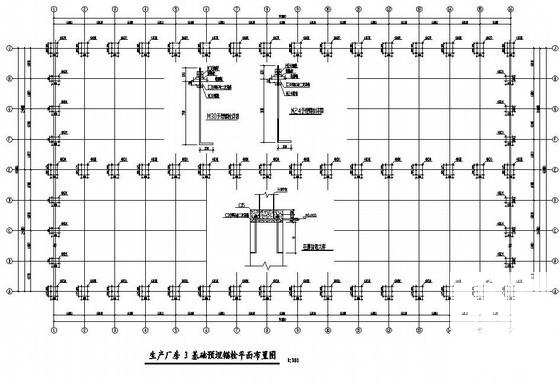

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
