一份大跨空间网架及框架结构体育场结构CAD施工图纸（计算书及开题报告）(平面布置图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附件详情：本稿件为区级体育场 毕业设计 ，屋盖结构为大跨度结构，下部结构体系采用钢筋混凝土框架结构，基础形式为独立基础，8度设防，场地为Ⅱ类。

该资料包含：网架 平面布置图 ，屋盖结构布置图，网架杆件及球节点编号图，框架结构布置图及建筑图等共计12张图。内含有开题报告，计算书，答辩问题及内力组合。

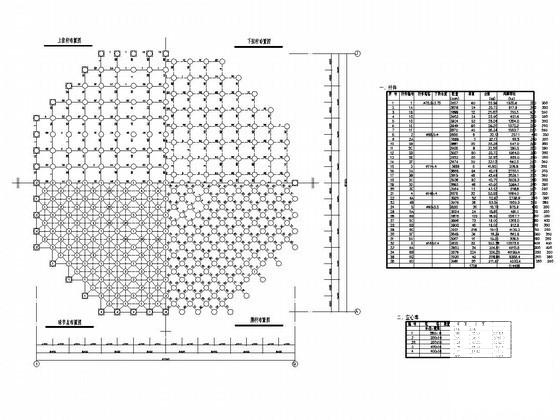

网架杆件及球节点编号图

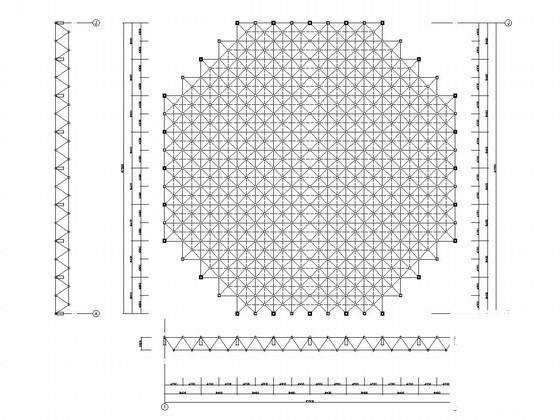

网架平面布置图

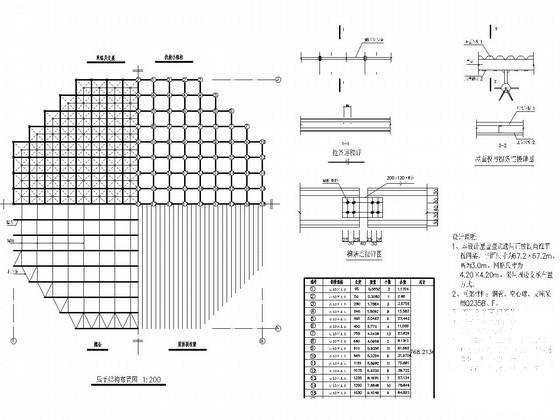

屋盖结构布置图

第 1 张图

第 2 张图

第 3 张图

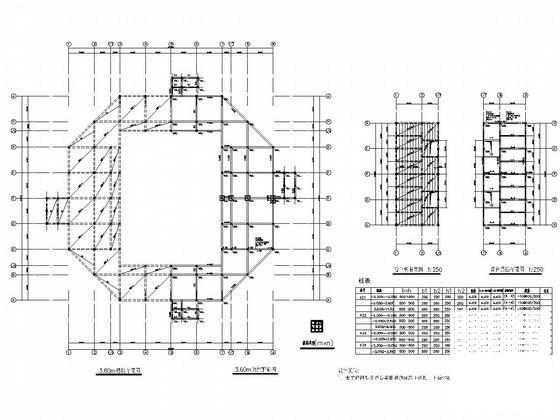

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
