框架结构工业CT厂房结构施工图纸cad平面布置图及剖面图

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：11张

该附件为：框架结构工业CT厂房 结构施工图 11p，格式为CAD版本。

一、简介：

1.该项目为工业CT厂房，位于贵阳，拟建物长25.00m，宽17.42m，基础采用条形基础和独立基础。

±0.000标高为1284.55m，辅房单层，高7.000m，框架结构；探伤室单层，高10.700m，混凝土墙结构。

二、目录：

结构设计总说明、桩和承台平面布置图、桩和承台平面布置图、屋面梁平面配筋图、屋面结构平面布置图等11p

三、相关图片：

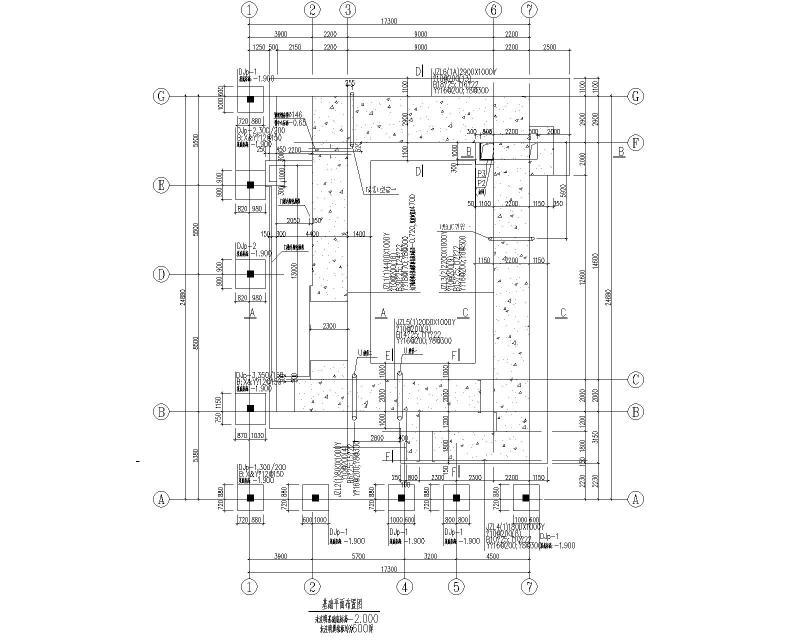

基础平面布置图

基础梁平面配筋图

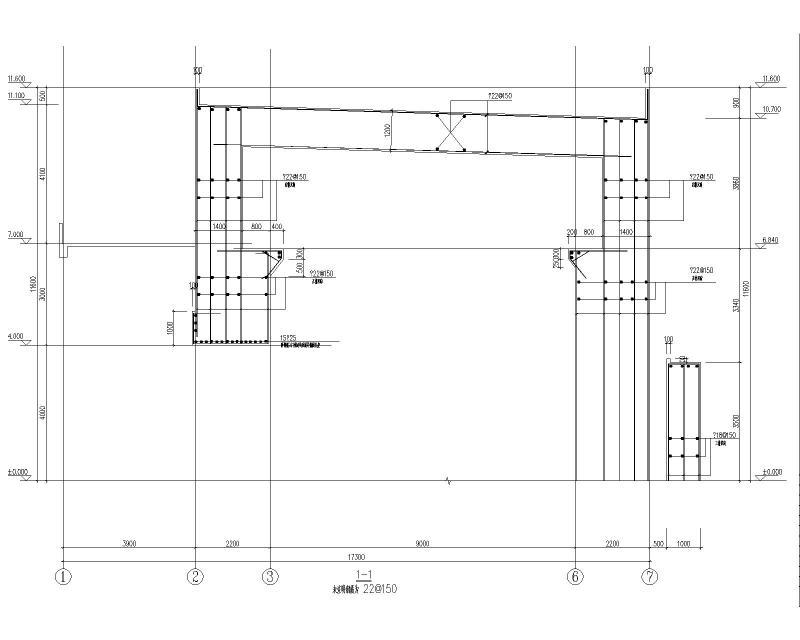

1-1剖面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
