[CAD]框架结构单层厂房结构设计方案图纸(平面布置图)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：17张
• 设计年代：近代

附件详情

结构设计总说明、桩定位图、承台及基础梁 平面布置图 、设备基础布置图、柱定位图、平面模板配筋图、平面梁整体配筋图、平面模板配筋图、平面结构图、预埋件布置图、 楼梯详图 共17张图纸。

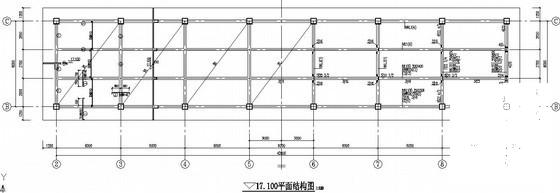

第 1 张图

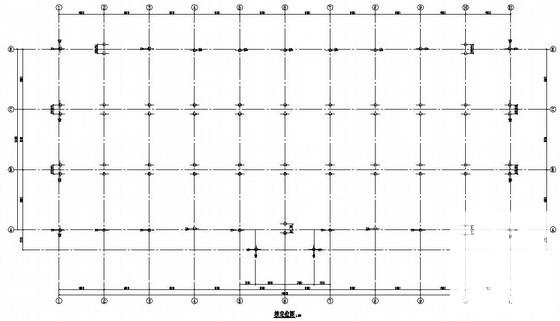

第 2 张图

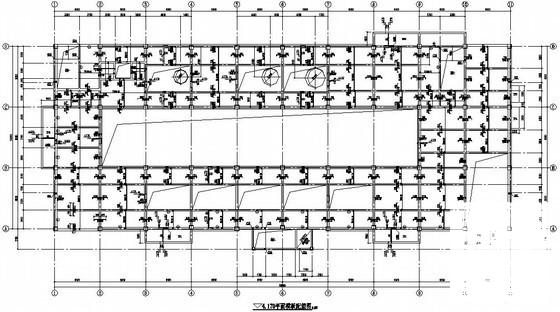

第 3 张图

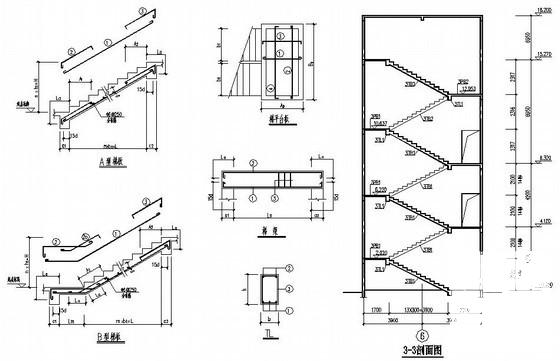

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
