单层框架结构厂房结构施工图纸cad平面图
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
钢筋混凝土结构：框架
-
抗震设防烈度：8度抗震
-
风压：0.45kN/平方米
-
参考图纸：30张
-
设计年代：近代
该附件为
单层框架结构厂房
结构施工图
项目概要：该项目位于四川省,为一层框架结构水厂厂房,房屋地面以上高度5.000m。
主要包括：独立基础布置图、梁板平法配筋图等
CAD格式，包括结构、建筑、电气等，共约30张图纸

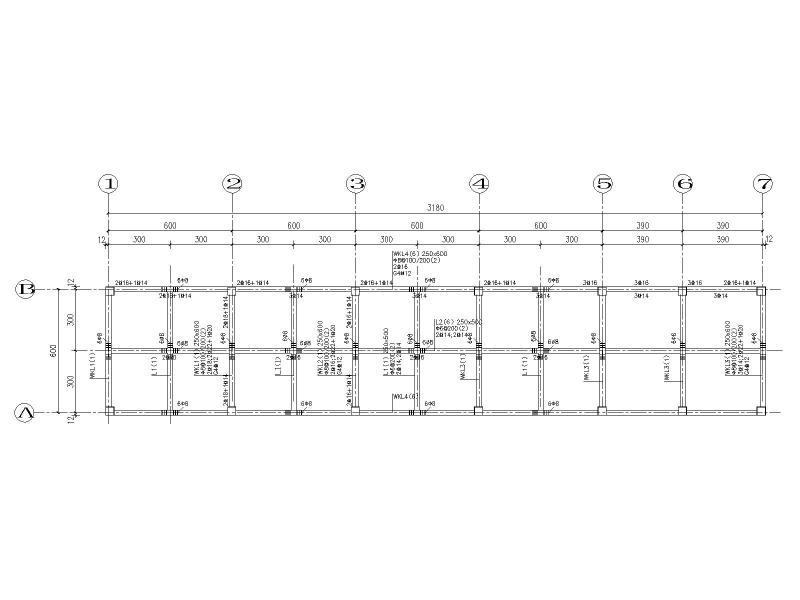

5.0 m 梁 平 法 配 筋.jpg
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
框架结构结构施工图 - 1 -
框架结构结构施工图 - 2 -
框架结构结构施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-16
- 评论次数：0
- 浏览次数：0
- 文件大小：2.11 MB
- 收藏次数：0
-
文件名称：
附件-996509985977786886.dwg
框架结构结构施工图下载
