制造产业园工业厂房土石方施工图纸cad布置图

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： 制造产业园工业厂房土石方施工图2021 ，格式为dwg，节点清晰，同类工程可下载参考。

一、项目概要：

1. 本项目位于重庆市，设计包括场平、排水等设计，场地面积为66.86亩。地块场平范围主要为建筑红线范围。设计范围内场地基本为素填土。
2. 项目总挖方276982.484立方米（含清表层，清表厚度0.3m，清表10300立方米），土石比8:2，挖方不计松散系数；总填方3070.706；总清表13926立方米（清表厚度0.3m）；弃方277537.778立方米（挖方-填方 清表）。弃土场由业主指定，运距暂定3.0Km。

二、采用规范标准：

①《民用建筑设计统一标准》GB 50352-2019；

②《工业企业总平面设计规范》GB 50187-2012.；

③工程建设标准强制性条文《房屋建筑部分》版；

④《岩土工程 勘察设计 规范》DB37/5052-2015；

⑤《建筑地基基础工程施工质量验收标准》GB50202-2018；

三、相关图片：

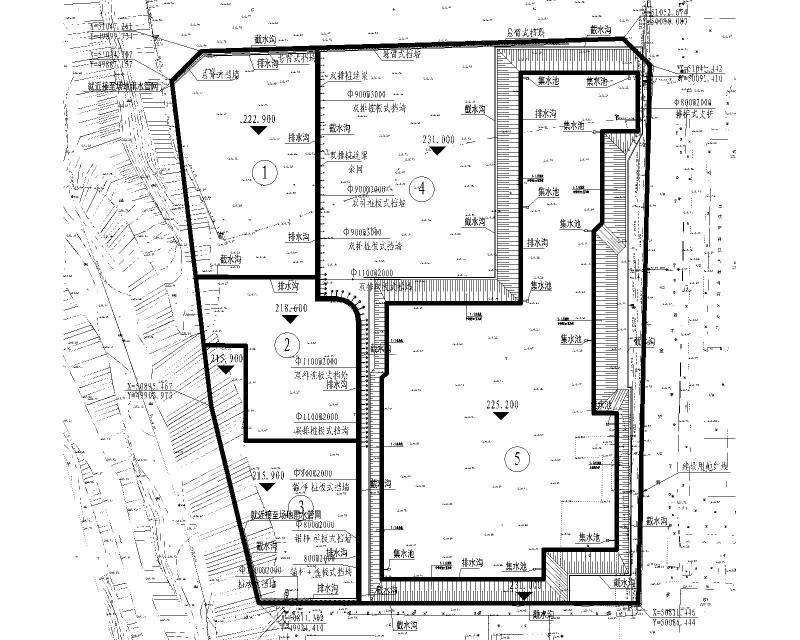

场地排水设计图

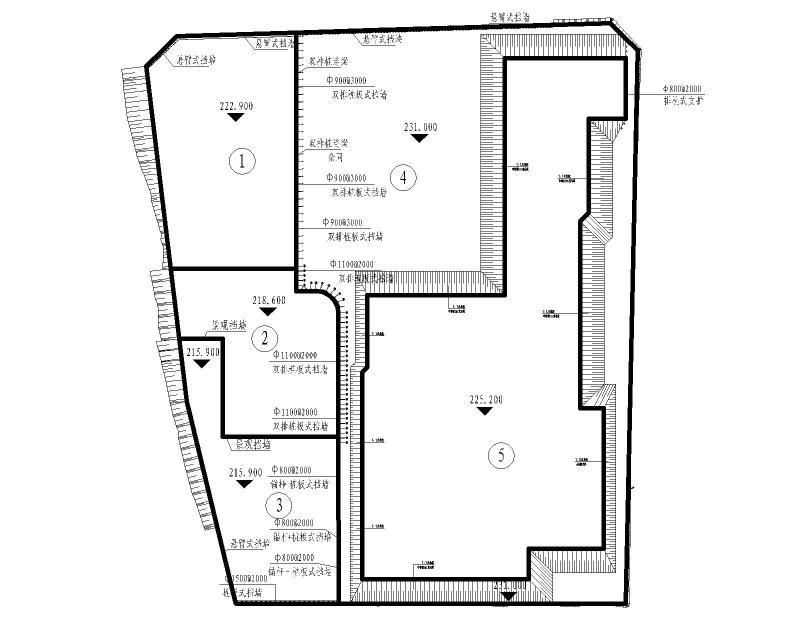

区场平设计图

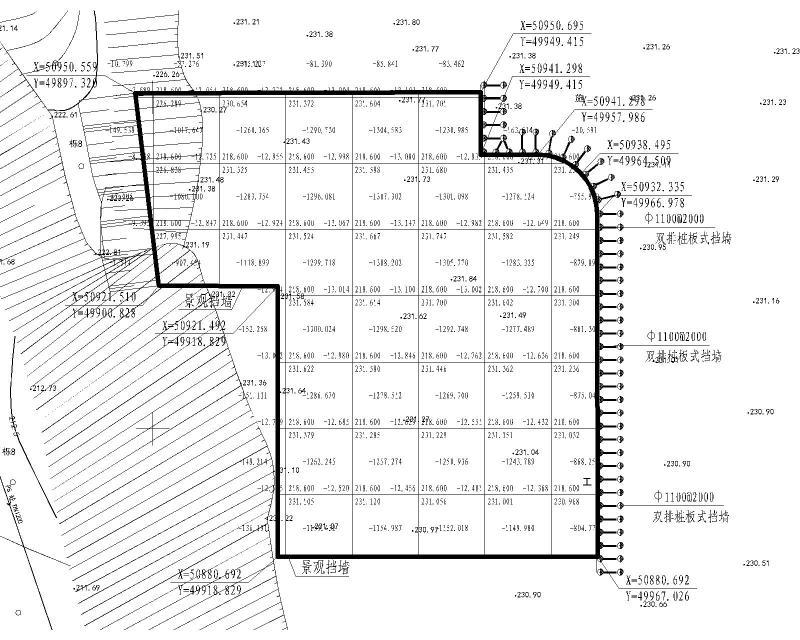

项目总体布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
