8层建桥先进制造产业园5-10#楼-电气施工图纸cad平面图

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,工业建筑
• 建筑高度类型：多层建筑,高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：56,093.64平方米
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 地下室用途：设备用房
• 负荷等级：一级,二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：重庆

该附件为重庆某工业厂房及办公楼 电气施工图 ，设计范围包括：10kV/0.4kV变配电系统、接地系统；380/220V照明配电系统；防雷与接地系统设计；火灾自动报警系统；

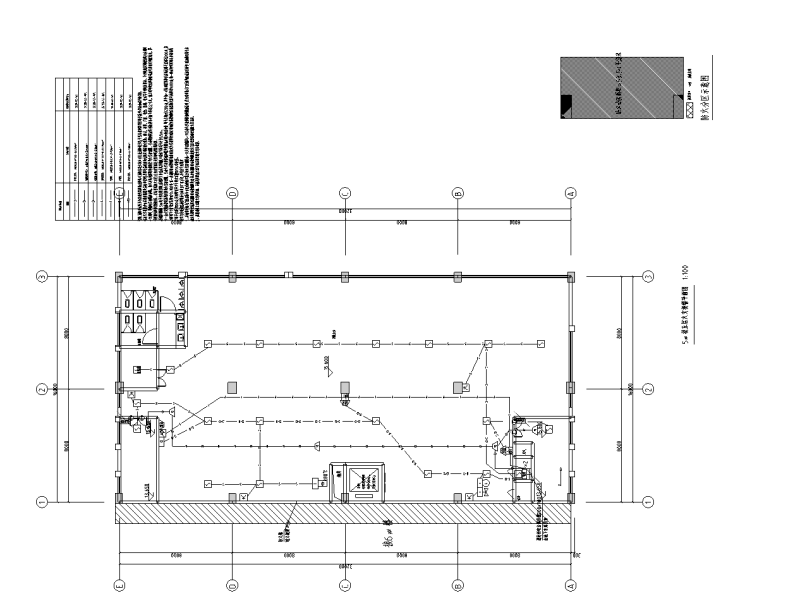

配电照明平面图

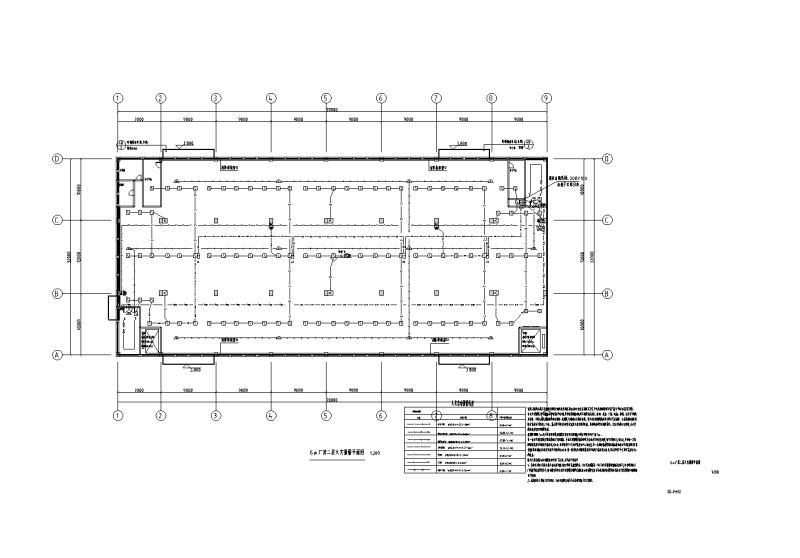

厂房火灾自动报警平面图

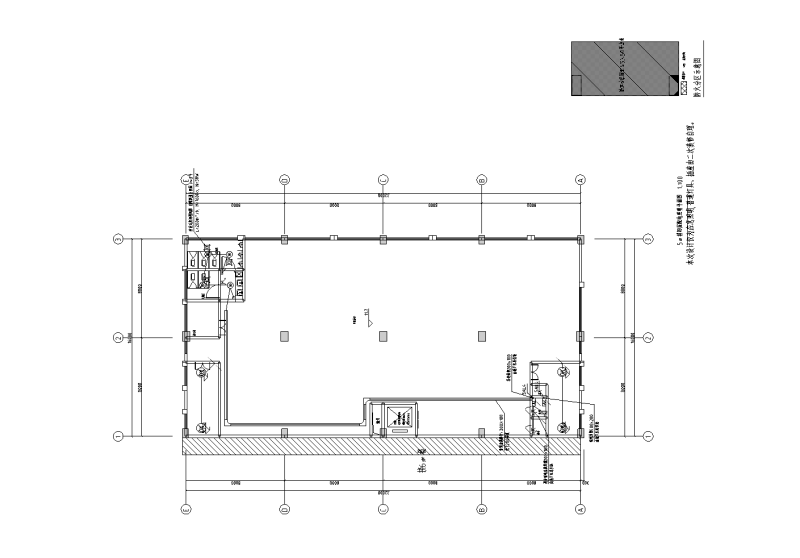

火灾自动报警平面图

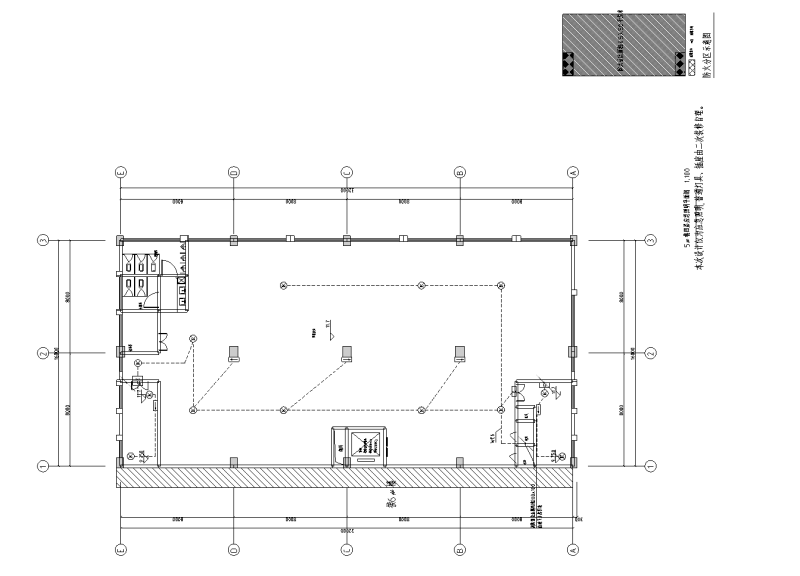

应急照明平面图

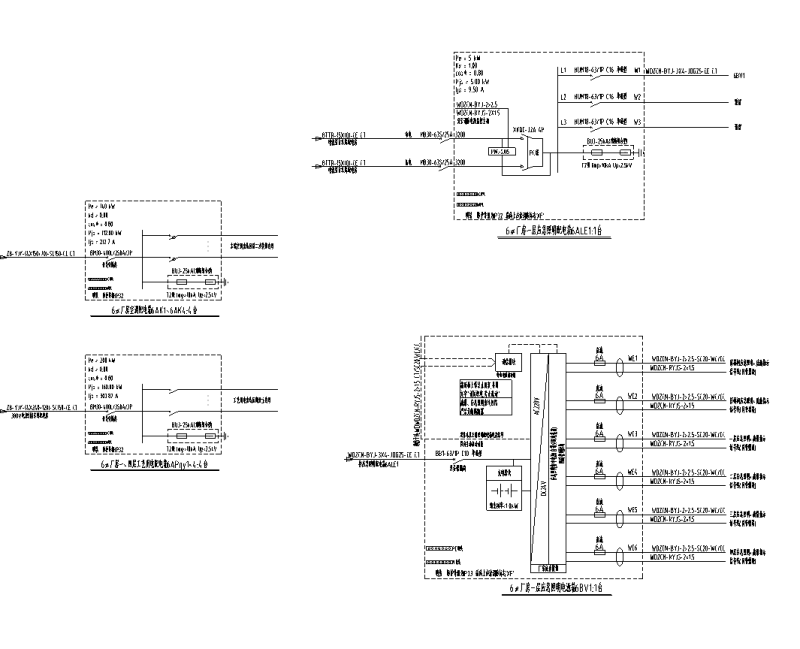

配电箱系统图

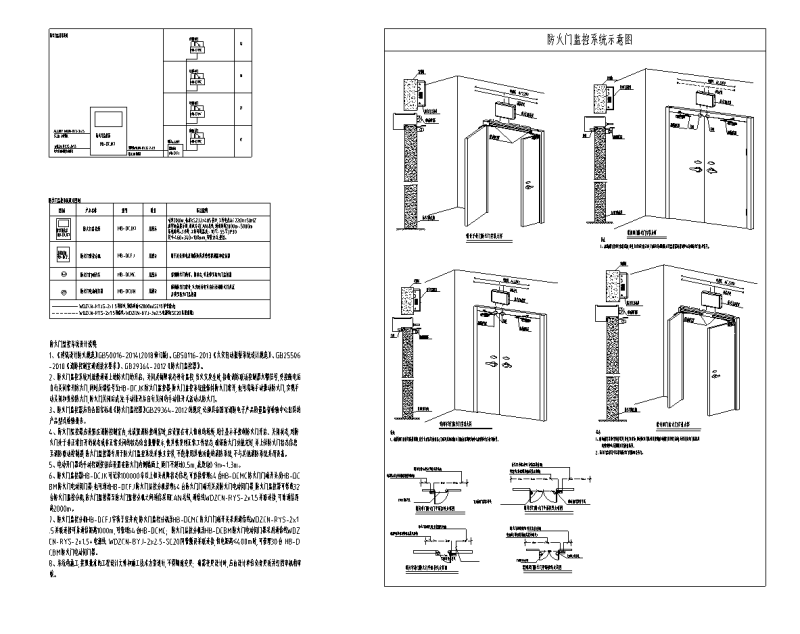

防火门监控系统示意图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
