一份化工塑料产业园单跨厂房建筑施工CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑特征：单跨
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢结构
• 图纸设计深度：施工图
• 项目所在地：辽宁
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：3766.48平方米
• 建筑高度：11.3m
• 建筑地上层数：1层
• 设计效果图：无

附件详情

1. 工程名称：1#生产厂房
2. 建设地点：盘锦xxx塑料产业园
3. 该项目厂房为钢结构单跨厂房，采用单跨门式钢架。
4. 建筑设计面积：3766.48平方米；
5. 建筑层数：地上一层，建筑高度11.3m
6. 设计使用年限为50年，建筑抗震按七度设防。该项目为戊类组装车间，耐火等级为二级，屋面防水等级为Ⅱ级。

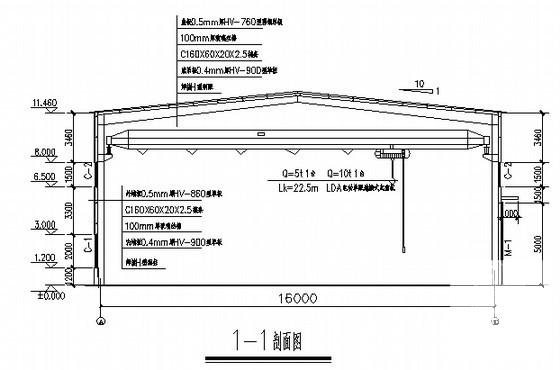

剖面

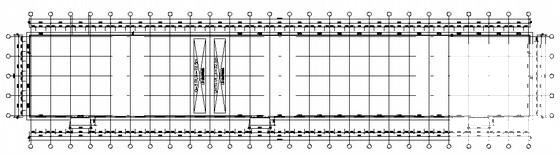

平面

总图

第 1 张图

第 2 张图

第 3 张图

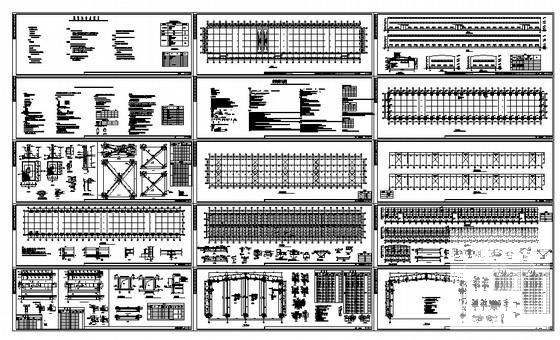

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
