[CAD]17米跨单层单山单跨门式刚架厂房方案设计图纸(柱下独立基础)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目为单层单山单跨门式刚架厂房，跨度为17.65m， 柱距为 6.0m，屋面采用单层彩色压型钢板，墙面采用单层彩色压型钢板，基础采用柱下独立基础。抗震设防烈度为7度。

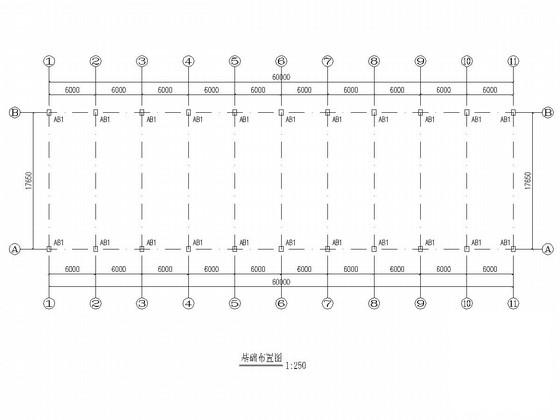

该资料包含：基础布置图，基础预埋布置图，钢柱平面布置图，屋面结构布置图，檩条布置图，吊车梁平面布置图，柱间支撑布置图，屋顶 平面布置图 ， 节点详图 ，钢架图。
设计年代：近代。

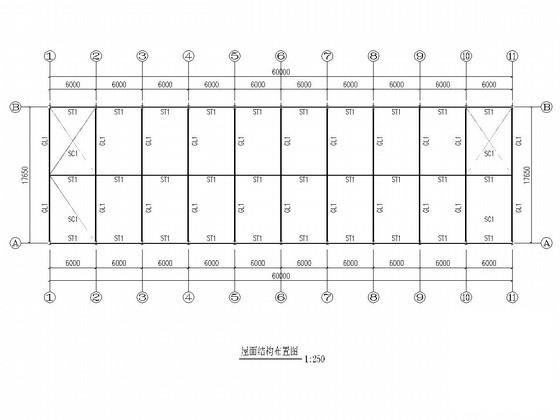

屋面结构布置图

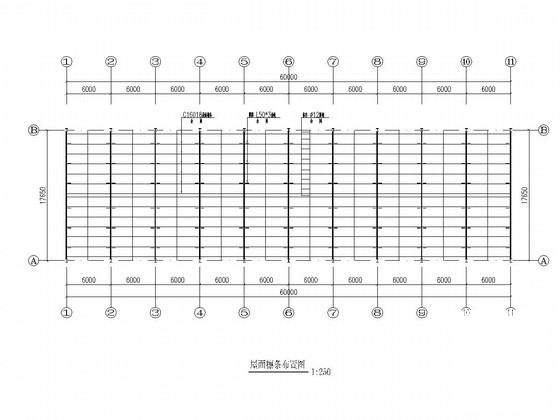

屋面檩条布置图

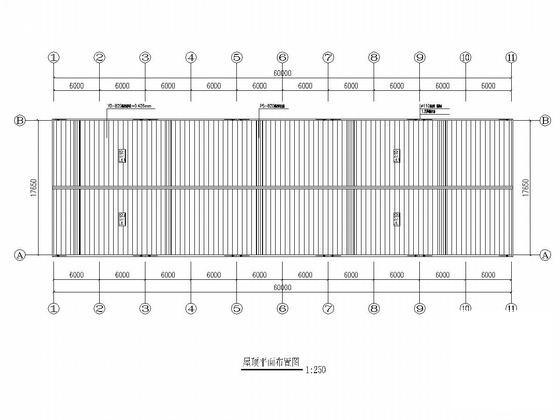

屋顶平面布置图

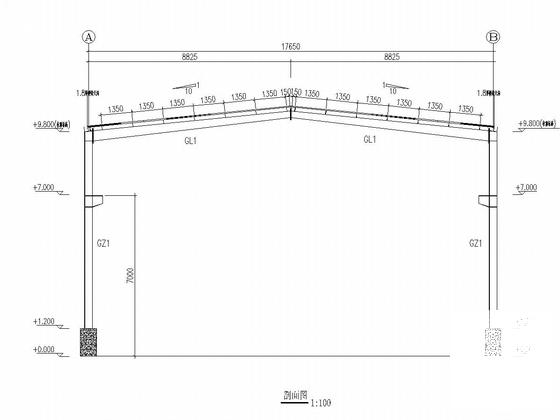

钢架详图

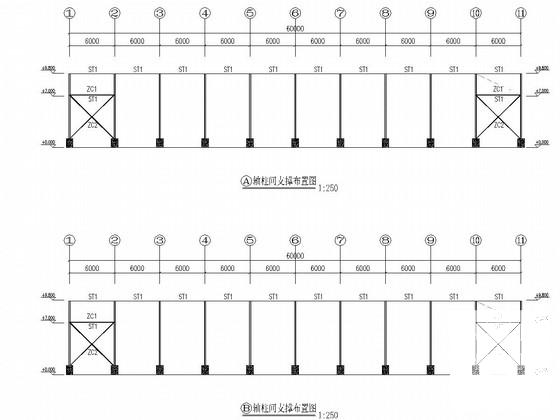

轴柱间支撑布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
