一份钢结构厂房结构施工图纸（15米跨含建筑施工CAD图纸）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：15m
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.5kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该资料包含：钢 结构设计说明 ，屋面檩条拉杆布置图，檩条与拉条，刚性撑杆连接图，屋面钢结构平面图，墙架布置图 ，钢架详图，基础平面布置图，预埋螺栓 平面布置图 ；建筑设计说明，建筑平面图，立面图，剖面图等
共14张图纸。

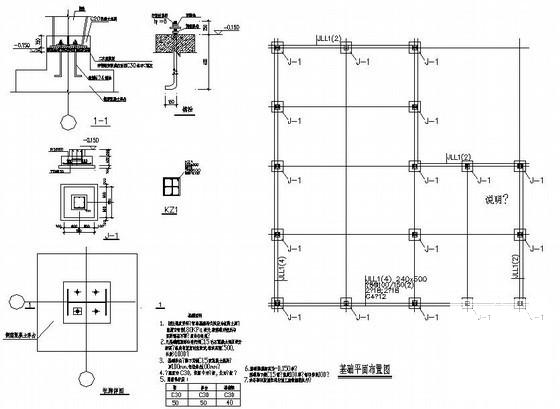

第 1 张图

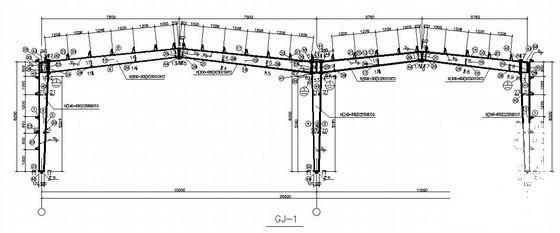

第 2 张图

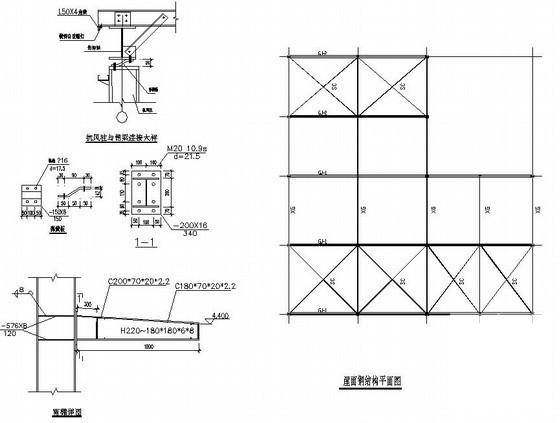

第 3 张图

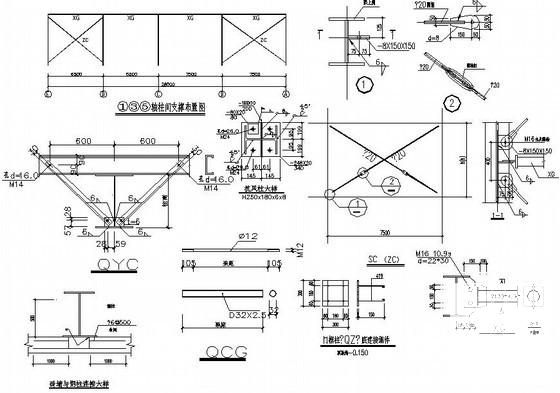

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
