18米单跨厂房钢结构结构施工方案大样图CAD含建筑

搜索更多资源
  • 建筑类别：工业建筑
  • 厂房建筑高度类型：单层厂房
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢结构
  • 钢结构：门式刚架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
该资料为18米单跨厂房钢结构 结构施工图 。
其中包含建筑全套施工图，方便与 结构施工图 对应。 钢结构节点 清晰。
该项目为单跨门式刚架结构库房，最大跨度18米。

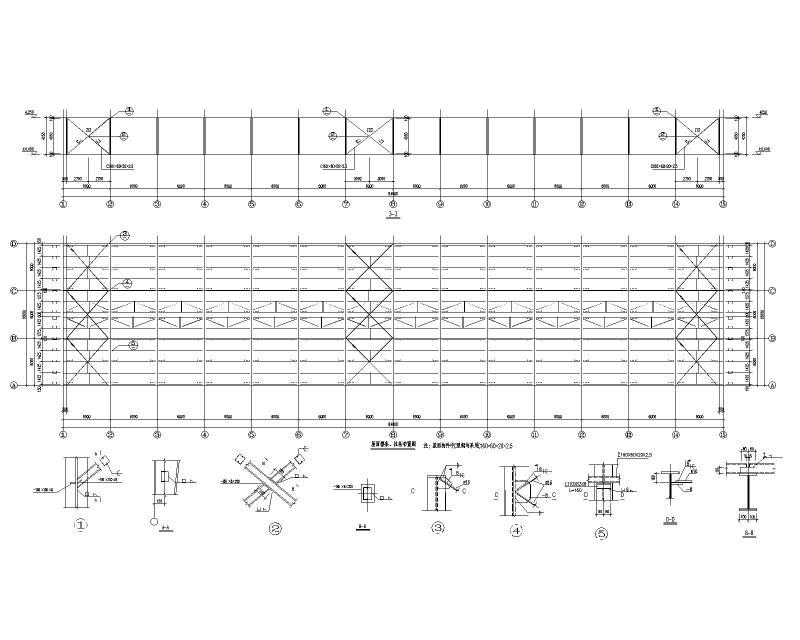

屋面檩条、拉条布置图

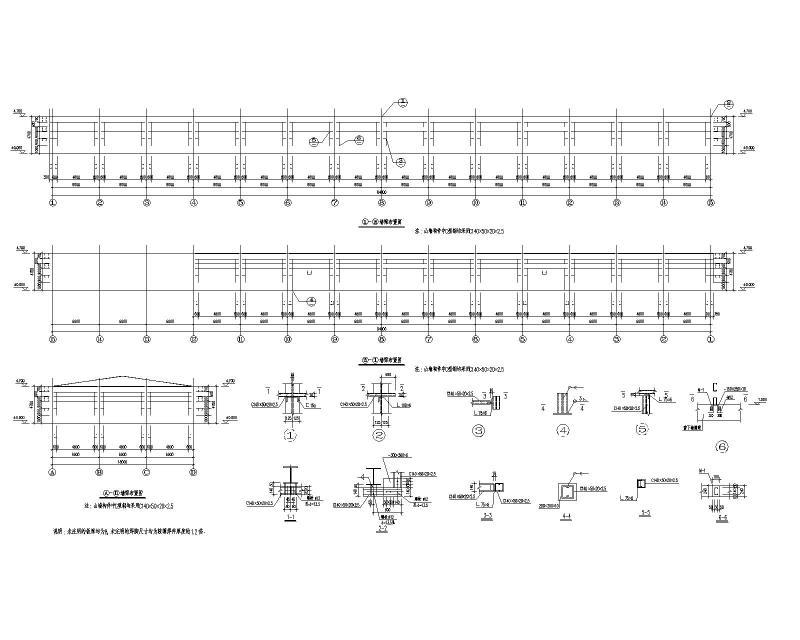

墙梁布置图

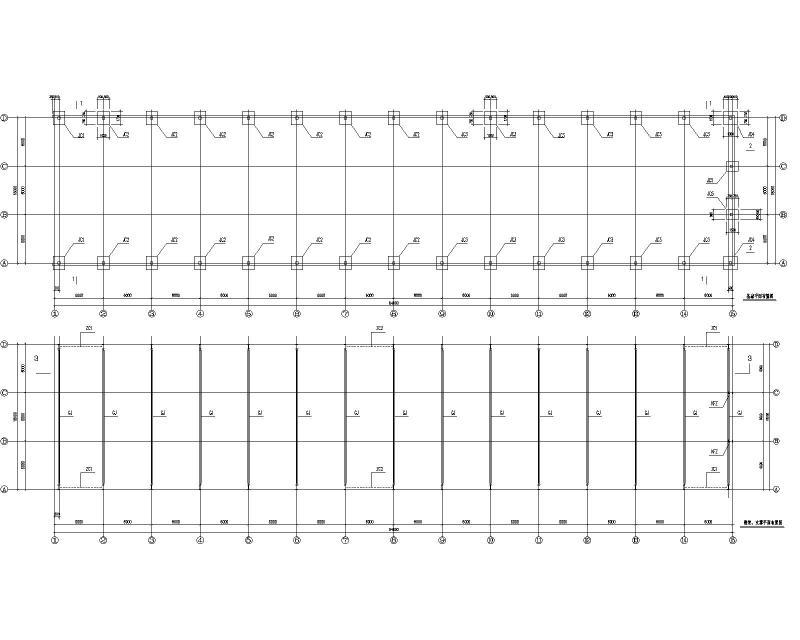

结构柱布置图

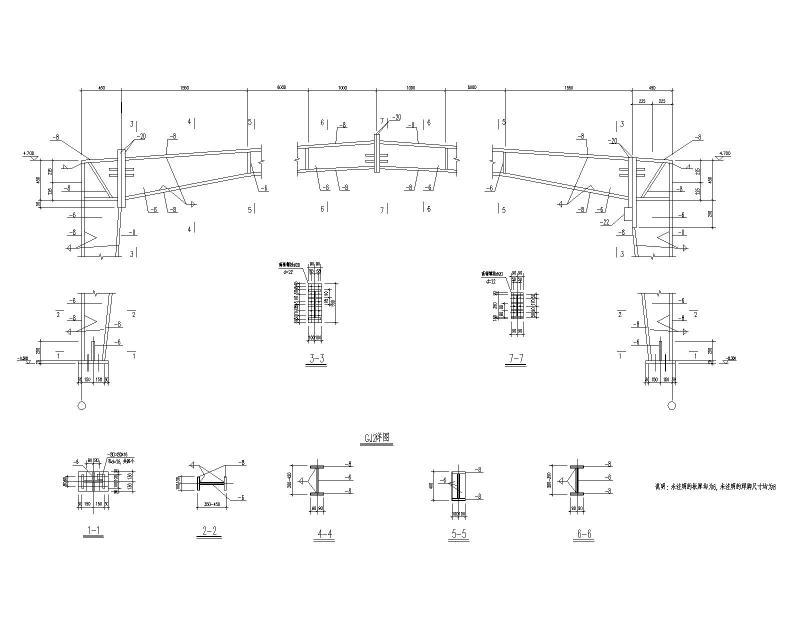

节点大样图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 钢结构厂房施工方案 - 1
    钢结构厂房施工方案 - 1
  • 钢结构厂房施工方案 - 2
    钢结构厂房施工方案 - 2
  • 钢结构厂房施工方案 - 3
    钢结构厂房施工方案 - 3
  • 钢结构厂房施工方案 - 4
    钢结构厂房施工方案 - 4
以上是部分截图，请下载附件后查看完整高清内容
