12米单跨厂房门刚结构施工方案图纸CAD含建筑图纸
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
该资料为12米单跨厂房门刚
结构施工图
。
该项目为单跨门式刚架结构库房，最大跨度12米。
其中包含建筑部分施工图，方便与
结构施工图
对应。
图纸说明详细，结构图纸完整，各个节点大样清晰。

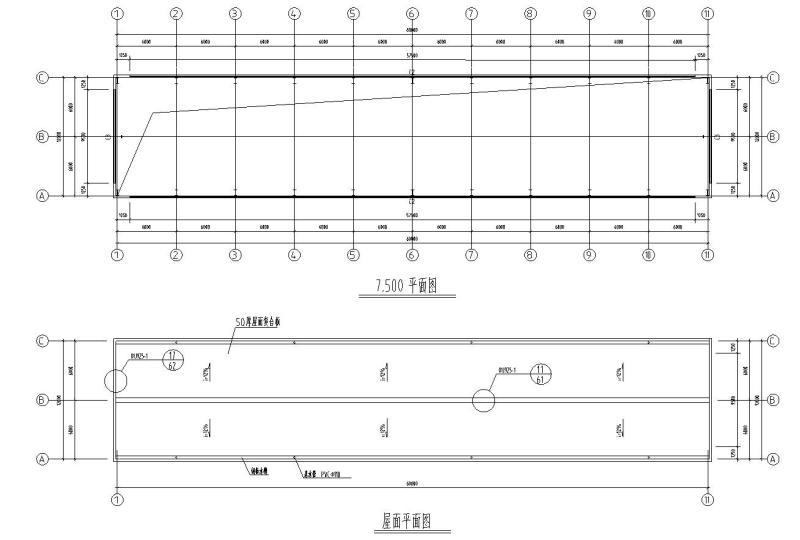

建筑平面图

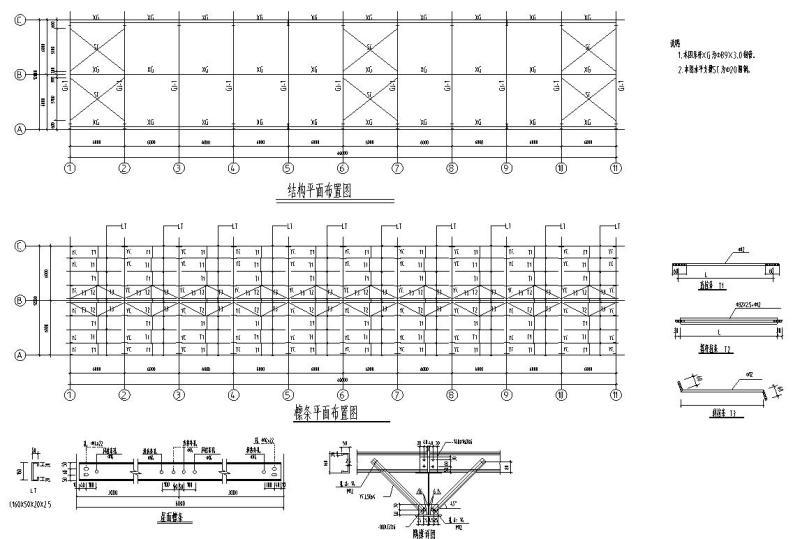

结构布置图

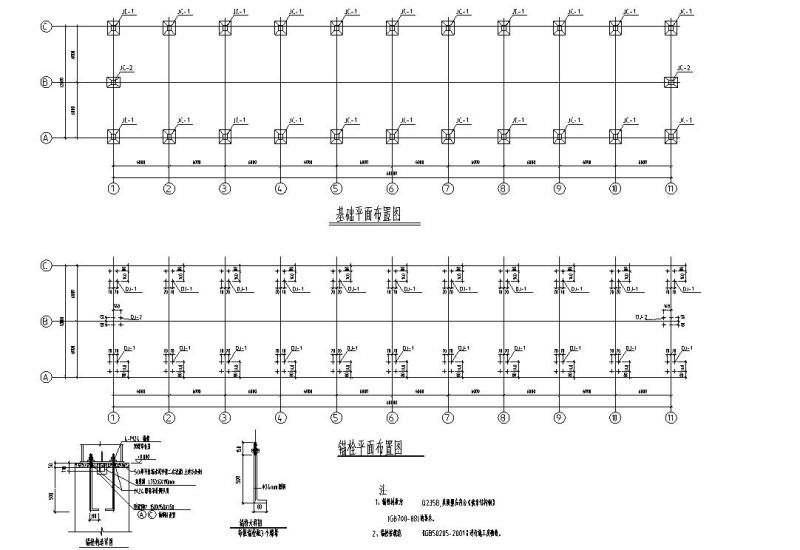

基础布置图

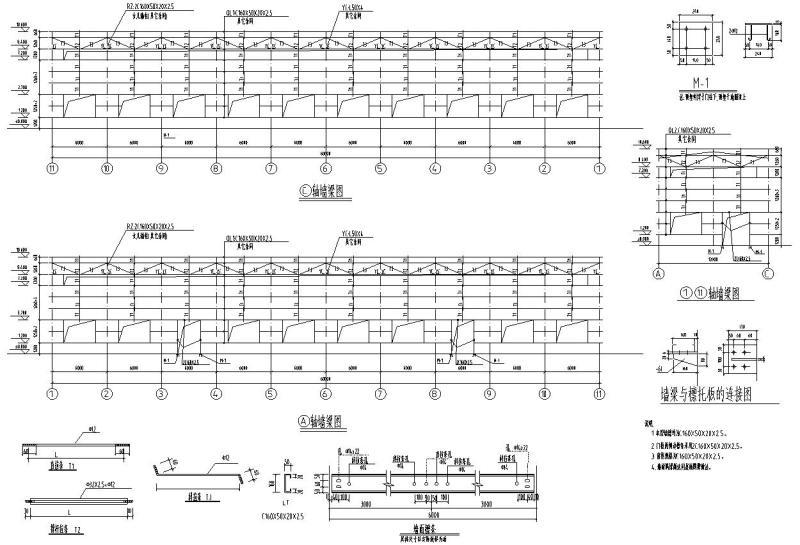

墙梁图
结构剖面图
支撑里面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
厂房结构施工 - 1 -
厂房结构施工 - 2 -
厂房结构施工 - 3 -
厂房结构施工 - 4 -
厂房结构施工 - 5 -
厂房结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.34 MB
- 收藏次数：0
-
文件名称：
附件-996088905689005757.dwg
厂房结构施工下载
