一份悬挑空间桁架体育场钢结构CAD施工图纸（7度抗震）(平面布置图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架,网架
• 结构安全等级：一级
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：67张
• 设计年代：近代

附件详情

这份参考资料为屋盖钢结构主体的结构施工图，体育场挑棚采用悬挑空间桁架结构，温度作用:屋面考虑升温30度，降温40度。
该资料包含：
钢结构屋盖设计总说明、屋面环向联系杆件示意图、体育场挑蓬钢结构体系构成图、尾部环向联系杆件示意图、挑蓬钢结构预埋件及支座平面布置图、尾部局部加强区示意图、挑蓬钢结构 平面布置图 、 节点详图 、挑蓬钢结构尾部示意图、杆件轴线尺寸定位图共67张图纸。

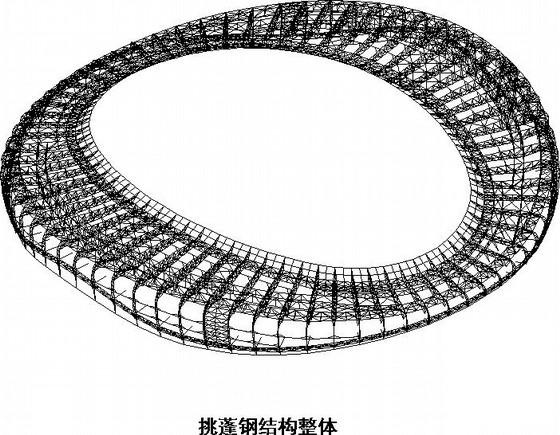

第 1 张图

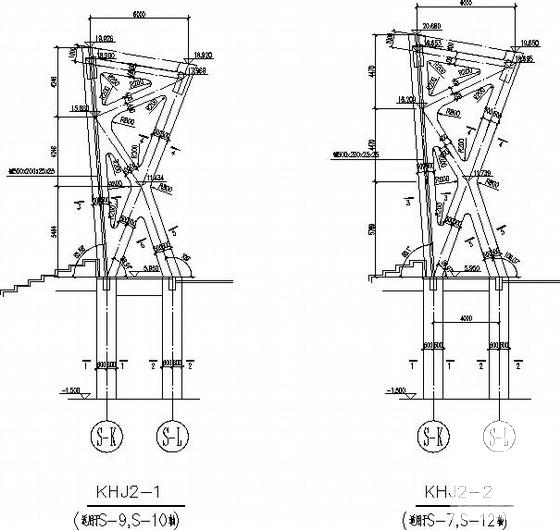

第 2 张图

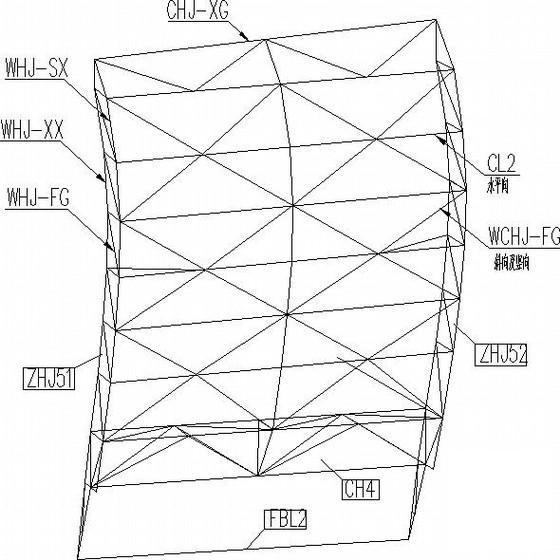

第 3 张图

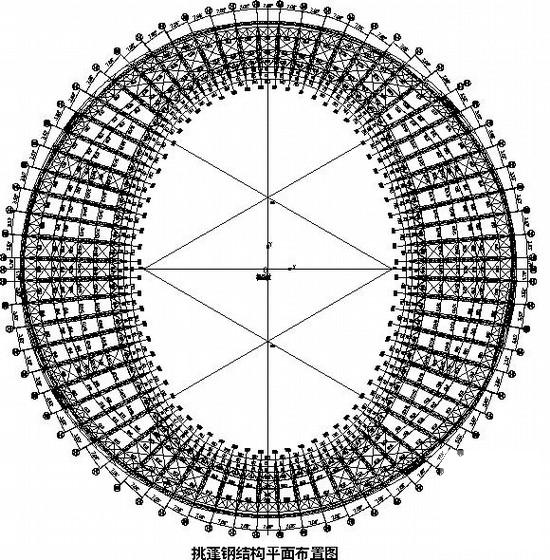

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
