一份锥形图纸空间立体造型园林建筑钢结构CAD施工图纸(平面布置图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：园林建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 结构安全等级：二级
• 参考图纸：11张

附件详情

基础 平面布置图 、钢架立面示意图、锥面展开图、锥面相邻两柱架关系、梁布置图、空间立体关系图共11张图纸。

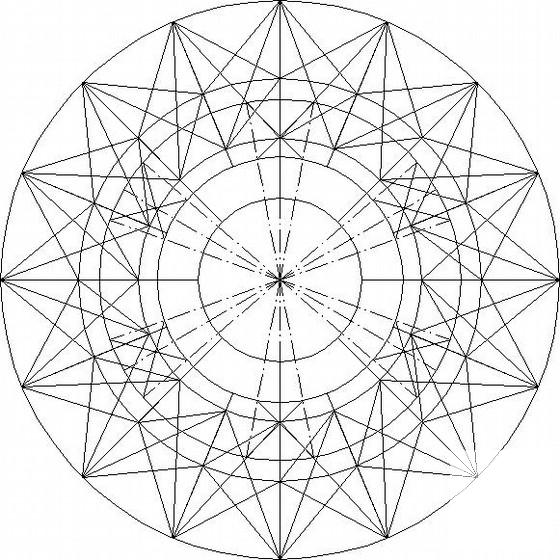

第 1 张图

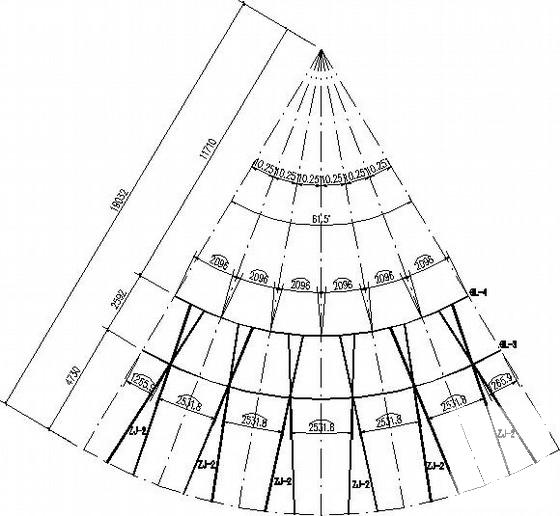

第 2 张图

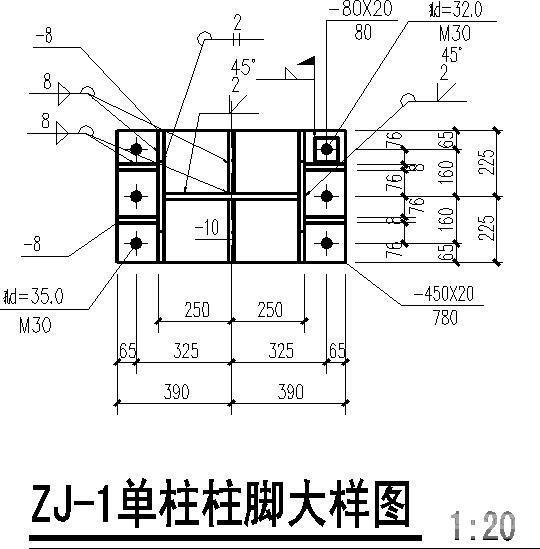

第 3 张图

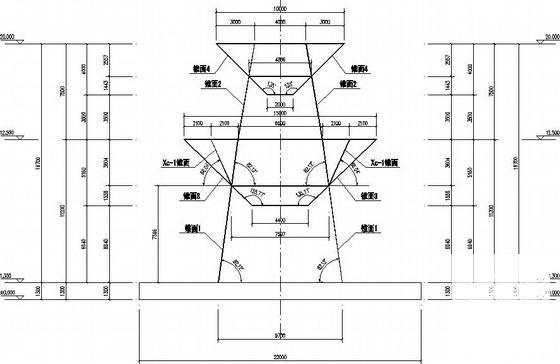

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
