一份单层网架结构总装车间结构CAD施工图纸（7度抗震）(平面布置图)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 结构最大跨度：24m
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

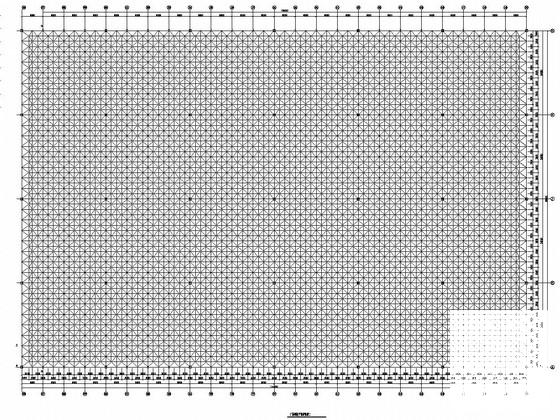

• 1、厂房网架 平面布置图
• 2、厂房网架上弦球平面图
• 3、厂房网架腹杆平面图
• 4、厂房网架下弦球平面图
• 5、厂房网架立面布置图
• 6、厂房网架 节点详图
• 7、厂房网架支座 节点详图

附件详情

本项目一期工程总装车间建筑面积23197平方米，总高度15米，地上一层网架结构类型，抗震设防类型丙类，7度设防。
该资料包含：结构设计总说明，工艺吊挂荷载平面布置图，厂房网架平面布置图，厂房网架上弦球平面图，厂房网架腹杆平面图，厂房网架下弦球平面图，厂房网架立面布置图，厂房网架 节点详图 ，厂房网架支座节点详图，厂房网架活载布置图等共计21张图。
分享投稿时间：近几年04月。

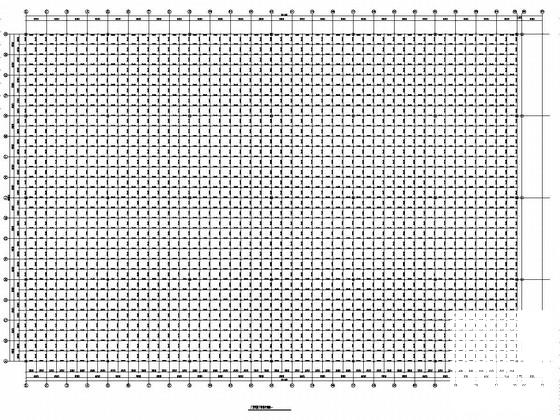

厂房网架上弦球平面图

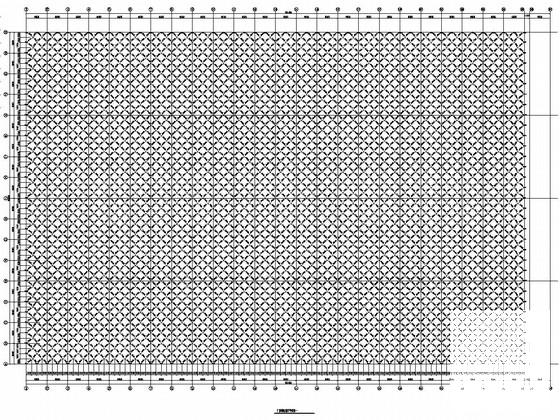

厂房网架腹杆平面图

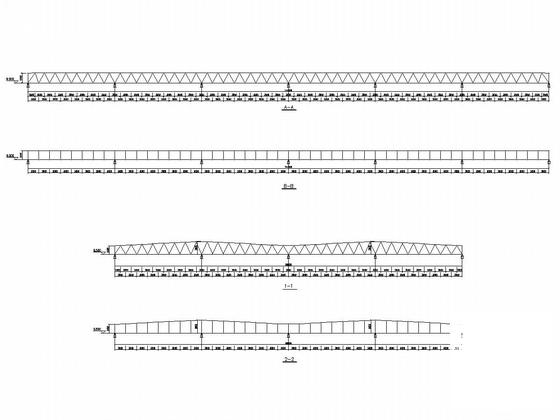

厂房网架立面布置图

厂房网架下弦球平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
