[CAD]一份单层机械装配车间排架结构毕业设计方案(平面布置图)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]某单层机械装配车间排架结构毕业设计 　　该资料为：[学士]某单层机械装配车间排架结构毕业设计 　　建筑面积为3240平米平方米。是单层排架结构，房屋结构高为16.9米。 　　内容包括： 　　1.建筑图：一层平面图、车间行车轨道处平面图、车间屋面平面图、立面图、剖面图、窗详图共5张图纸； 　　2.结构图：基础平面布置图、基础详图、车间结构布置图、车间屋面结构布置图、抗风柱与屋架连接节点示意图件、屋架及支撑布置图、柱配筋详图共7张图纸； 　　3.计算书： 　　第一部分：设计计算 　　荷载计算 　　各荷载作用下的排架内力 　　排架内力组合 　　柱的配筋计算 　　牛腿设计计算 　　排架柱吊装验算 　　排架柱吊装验算 　　关于排架柱裂缝宽度验算问题 　　第二部分：施工组织 　　…… 　　共76页。 　　

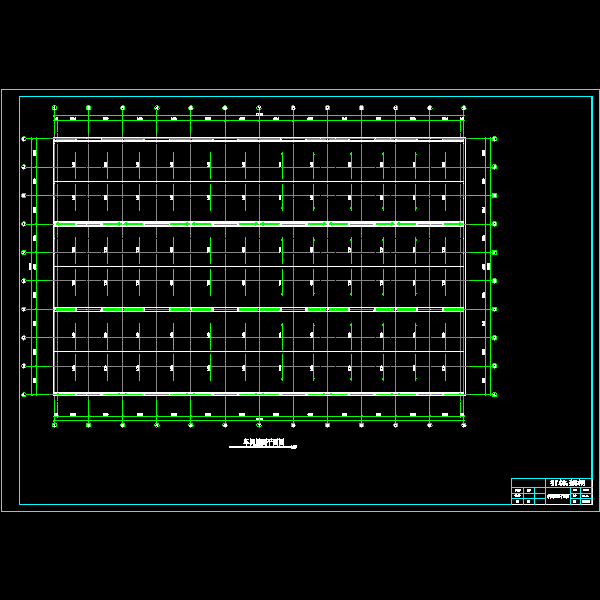

第 1 张图

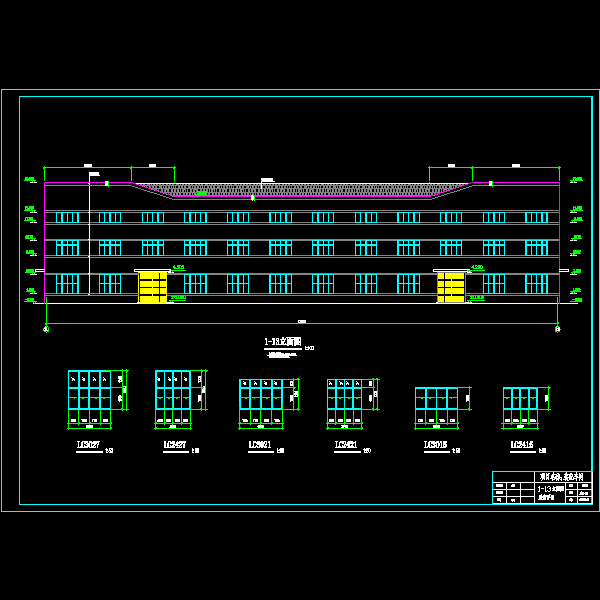

第 2 张图

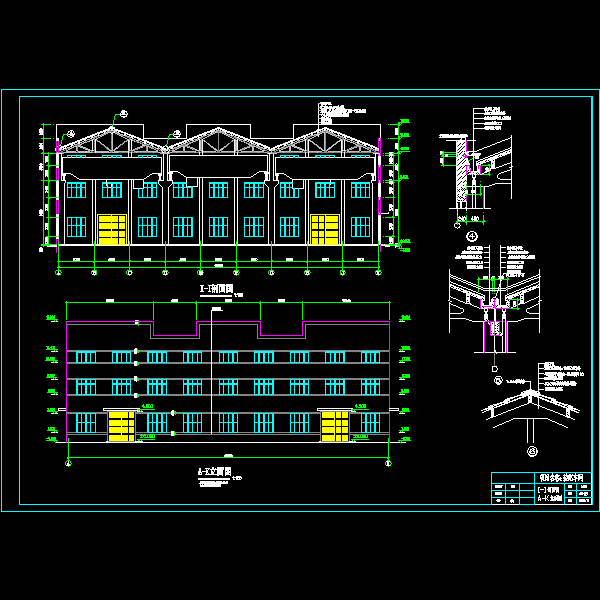

第 3 张图

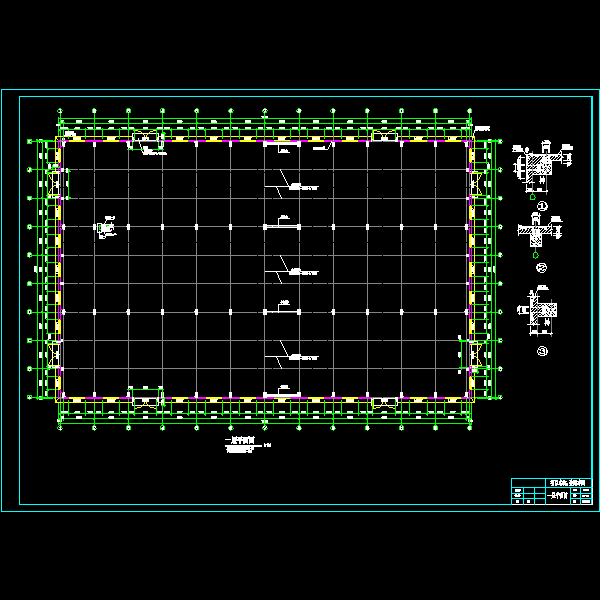

第 4 张图

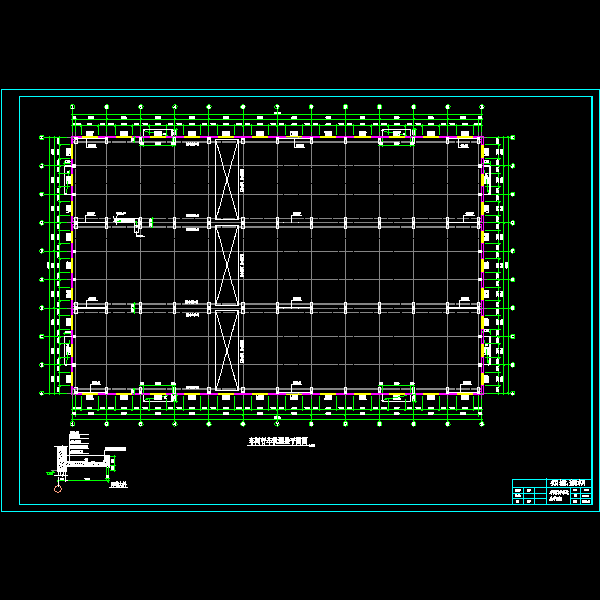

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-25 10:44:54上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在毕业设计专区发帖交流相关知识。
