一份单层网架结构乙级室内田径馆建筑施工CAD图纸

jxyy7788 · 发表于 2020-2-9 21:54:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：体育场
建筑规模：乙等（2-4）万人
建筑高度类型：单层建筑
外立面材料：幕墙
幕墙面板材料：石材幕墙
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架,其他结构
图纸设计深度：施工图
项目所在地：辽宁
图纸设计格式：CAD2000
参考图纸：17张
设计年代：近代
建筑设计面积：50320平方米
占地面积：78500平方米
容积率： 0.64
建筑密度：32%
绿化率：43.6%
设计效果图：无

附件详情

附件设计说明：工程规划占地面积7.85公顷，总建筑面积9764平方米，建筑占地面积8836平方米，建筑性质为体育训练馆,体育建筑等级为乙级。主体建筑为单层大空间建筑,裙房为地下一层建筑,建筑主体最高点高度25.550米(结构标高),主体高度最低点高度9.248米(结构标高)。主体建筑为钢筋混凝土框架和钢网壳结构.裙房为钢筋混凝土框架结构,建筑的设计使用年限为50年。
该资料包含：效果图、总平面图、各层平面图、剖面图、立面图、分析图、经济指标、设计说明。

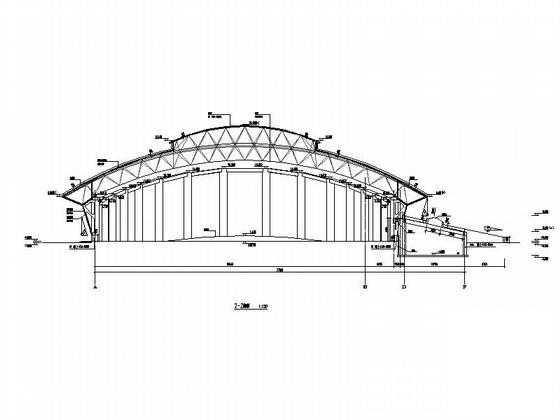

单层网架结构乙级室内田径馆建筑剖面图

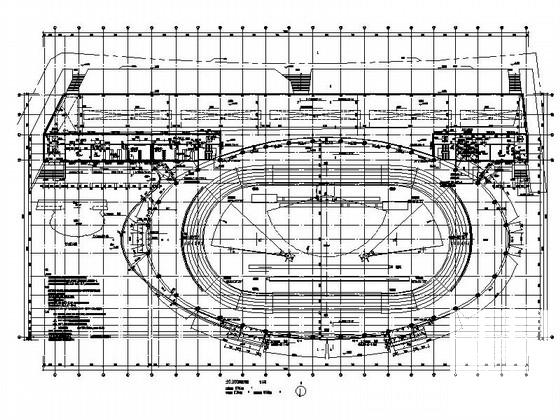

单层网架结构乙级室内田径馆建筑首层平面图

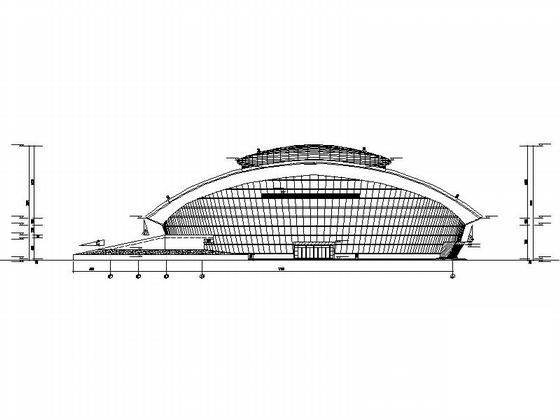

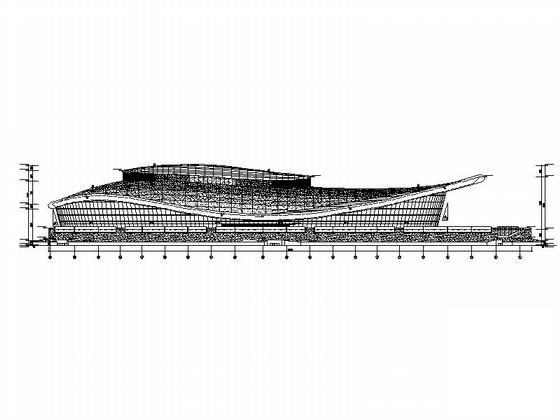

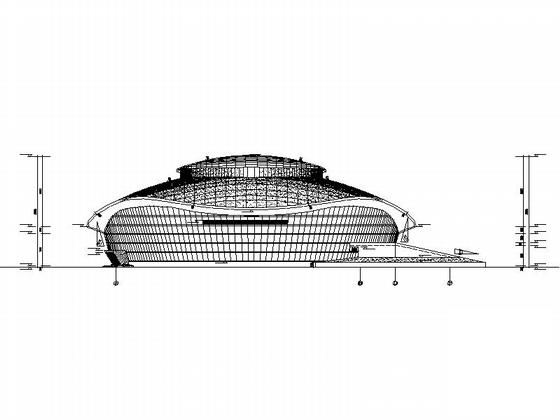

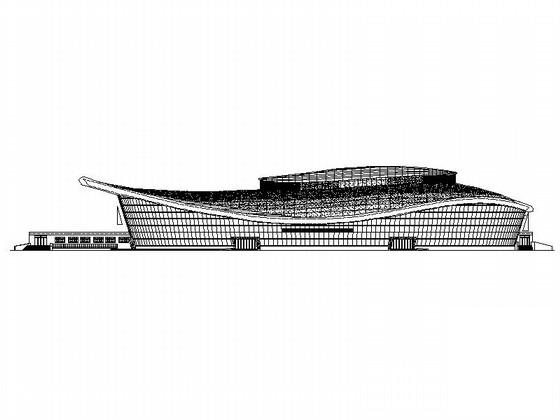

单层网架结构乙级室内田径馆建筑立面图

单层网架结构乙级室内田径馆建筑剖面图

单层网架结构乙级室内田径馆建筑平面图

单层网架结构乙级室内田径馆建筑详图

单层网架结构乙级室内田径馆建筑缩略图
