一份51平单层砖混结构公厕建筑CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：单层建筑
• 建筑设计结构形式：混合结构
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计格式：CAD2000
• 参考图纸：8张
• 建筑设计面积：51平方米
• 建筑高度：3.6m
• 建筑地上层数：1层
• 设计效果图：无

附件详情

附件设计说明：该项目为公共厕所,砖混结构1层，结构板面高3.6米，工程抗震设防烈度为7度。建筑抗震设防类别为丙类。本建筑结构安全等级为二级，结构设计基准期为50年，该项目场地类别为二类。

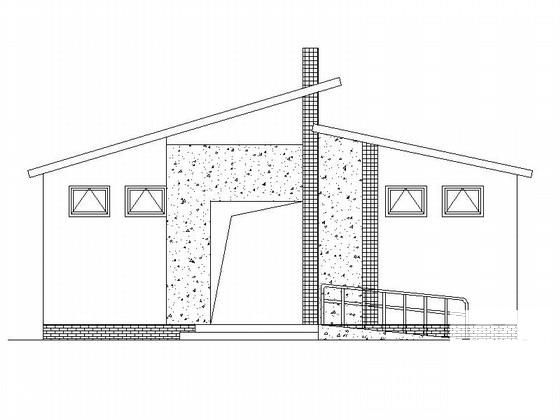

该资料包含：平面图、剖面图、立面图、详图、设计说明。

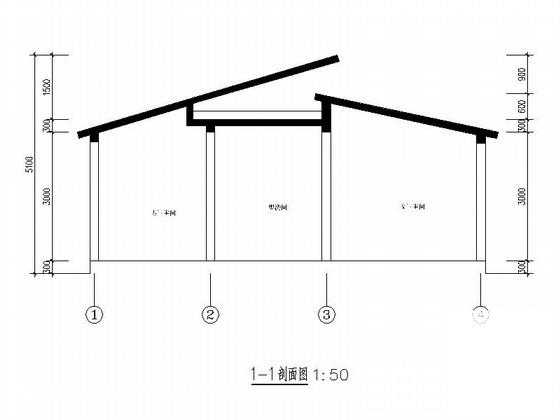

单层砖混结构公厕建筑剖面图

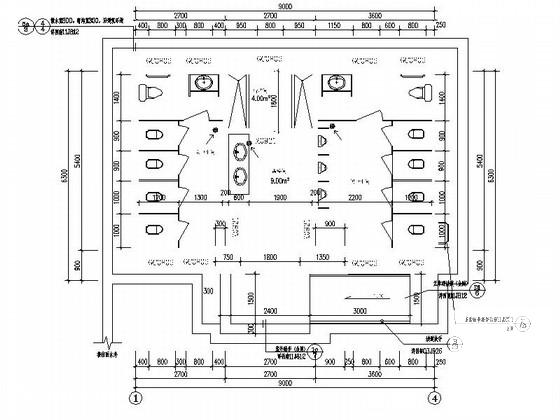

单层砖混结构公厕建筑首层平面图

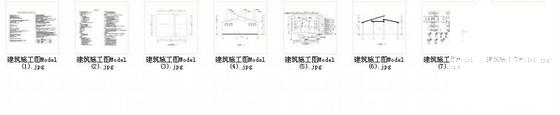

单层砖混结构公厕建筑缩略图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
