建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
结构最大跨度：25.6m
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
参考图纸：11张
-
设计年代：近代
附件详情
该资料包含：
结构设计说明
，预埋锚栓平面布置图，屋面结构平面布置图，办公楼结构
平面布置图
，H型钢柱与框架梁刚性连接详图，梁与梁铰接连接详图，GJ-1及GJ-2a详图，柱间支撑布置图，支撑大样图，屋面檩条布置图等
共11张图纸。

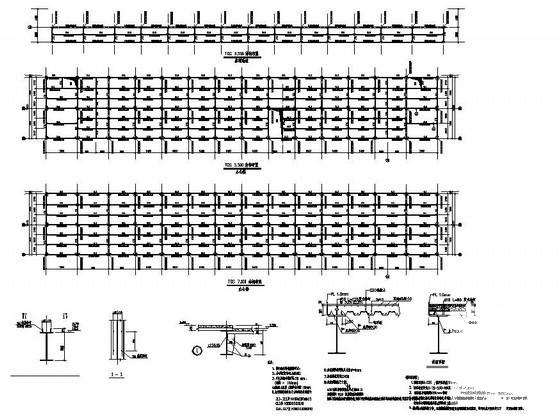

第 1 张图

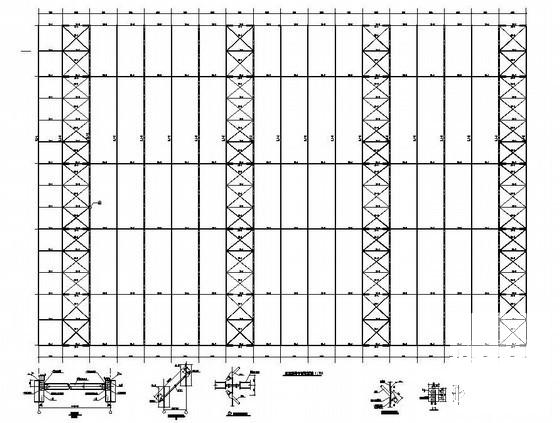

第 2 张图

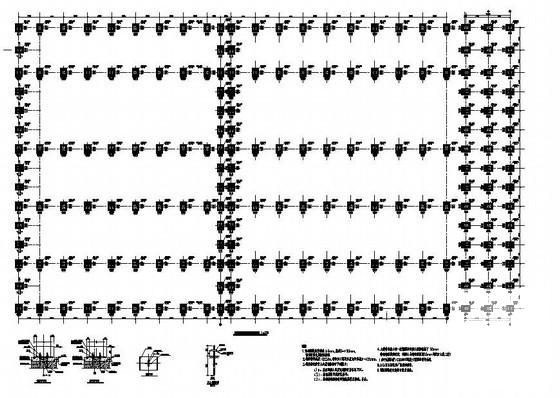

第 3 张图

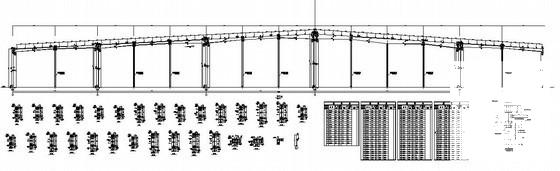

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
