双层螺栓球节点网架结构主题公园结构设计施工CAD图纸
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢结构：网架
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.65kN/平方米
- 参考图纸：16张
- 建筑类别：其他
附件详情
该项目是某网架结构主题公园项目，建筑设计结构形式：正放四角锥，支撑条件：上弦柱点支承，抗震设防烈度为6度，包括：网架设计与施工说明，网架平面图，网架第一~三层图，网架腹杆图，网架剖面图，网架屋面布置图，网架材料表，屋面
节点图
等共计16张图。

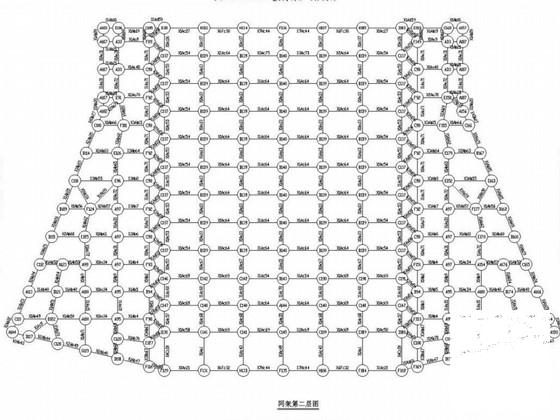

网架第二层图

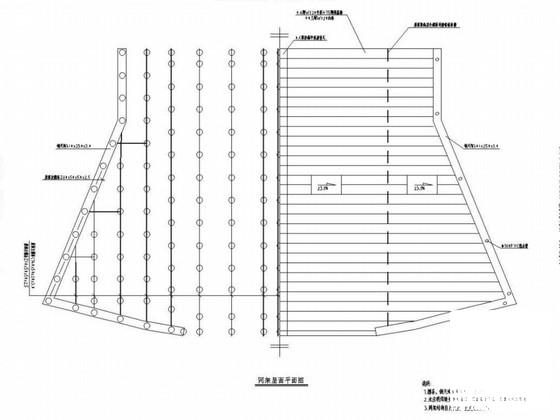

网架屋面平面图

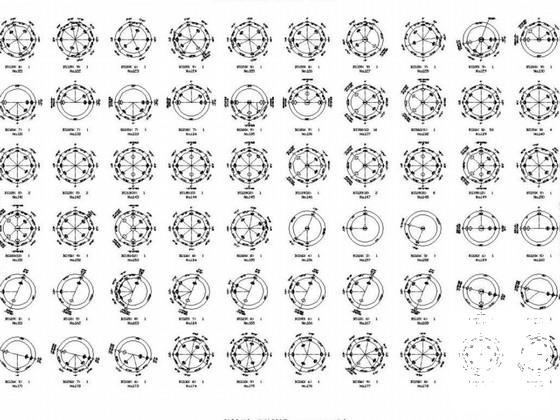

网架球图
网架球图
